[스크랩] 보충설명 (* 5편 ) 신냉매 재해석 (* 6th Edition ): Online Learning Class & Practice.
* 보조기사 강의 용으로 배달된 재편집 6편을 참고하시라 번역하여 올려드리는중 해외 환경부 산하 환경공단에서 발표하고 한국냉매관리기술협회에서 공고하는 냉매회수업 등록제도를 저희 까페 의 한국의 hvac 란에 참고하시라 올려드립니다.
* 큰차잇점은 회수방법에 대한 세밀한 규정에 차잇점과 회수탱크 사용및 보관 (?)관리에 대한 대책마련
인듯 합니다.
(* 미주에서는 냉매회수탱크를 위험물로 취급하지 않기에 필요시 전문취급점포에 반환을 요구하나 강요하지 않고 기타 일회용도 탱크는 회수후에 최소 0 psig. 상태에서 고철폐기 처리장소에 돌려주기를 이야기 하기도 합니다. )
* 미주에서 사용하는 미환경청 공기청정법 냉매회수 냉매취급자격증 시험 제도나 법규를 참고하거나 새로히 발굴하려는 노력이 보이지 않고 국제 규격표준법에도 다가 가지 않습니다.
* 아쉬운것은 전문연구기관 (?)이 없다라는데 있지 않을까 합니다.
(* 국제적으로 인증받을수 있는 연구기관// AHRI // ASHRAE . )
우선 주어진 과제중 새로히 사용하려 하는 신대체냉매에 대한 자료를 살펴보려 합니다.
* REFRIGERANT BLEND :
a) Blends consist of Mixtures of refrigerant blended together to give properties very similar to traditional HFC's and HCFC's.
1) Blends are methametically modeled which tailor the blends for maximum system efficiency and performance.
2) System properties including vapor pressure can be adjusted by varying constituent percentages in the blends.
3) Blends can be HCFC based, HFC based, HFO based or combination.
b) All HCFC - based blends will experience a total production phase - out in 2030.
1) There are some blends on the market today with over five constituent refrigerants present in the blend.
2) HCFC-based blends were only interim CFC replacements because of their Chlorine content.
3) Because of the high GWP of some HFC and HCFC blends, the US EPA's SNAP program had listed some of them as " unacceptable " refrigerants in some categories.
However, the timing of this action has not well established.
냉매혼합//Blends.
최근 사용하는 대체냉매는 예전에 사용하던 HFC, HCFC냉매와 비슷한점이 있으며
혼합비율에 따라 기체압력을 조절할수도 있으며
HCFC, HFC, HFO냉매와 혼합비율로 사용할수도 있으며
그러나 HCFC냉매를 기초로하는 모든냉매는 2030년을 기준으로 미주에서 퇴출되며
아직도 5가지 종류이상의 혼합냉매가 사용중이기도 하며
HCFC혼합냉매사용은 CFC냉매의 Chlorine 성분이기에
미주 환경청의 새로운 냉매규정 SNAP에 따른 지구온난화 규제조례에 따라 받아드릴수 없다하여 HFC, HCFC 냉매사용규제를 고려하고 있습니다.
BLEND FRACTIONATION:
a) Blends are Mixtures and not pure compounds. Many molecules can be present versus one molecule present in a pure compound.
1) Blends fractionation with 400-series blends can occur with some vapor pressure loss because 400-series blends are Mixtures and not pure compounds.
2) Fractionation is where one of the refrigerants in the blend may leak at faster rate than the other refrigerants in the same blend because of a difference of vapor pressure.
3) Because of fractionation, charging a system with a near-azeotropic (* 400 series )refrigerant blend must be done with Liquid. Liquid must be throttled (* vaporized ) through the low side when compressor is running. A throttling valve can be used. Liquid can be put into the high side only when system is under vaccumm.
대체냉매 압력 편차: Fractionation.
대체냉매는 혼합냉매이기에 여러형태의 물질/분자로 구성되여 있으며
400시리즈 냉매는 기체상태의 압력에 손실/저하가 발생하는 이유는 비공비혼합냉매이기 때문이며
그러한 이유로 충전시에 서로 다른 기체압력차이에 따라 성분이 변형될수도 있기에 반듯이 액체형태로 저압배관을 통하여 절제된 형태/속도조절하여 콤푸가동하면서 충전하기로 하며
액체/기체를 가변하여줄수있는 밸브 사용 (* Throttling Valve )하여 충전할수도 있으며
기계가 가동하지 않고 진공상태에 있는 경우에만 냉매액상으로 충전하도록 합니다.
(* 아직도 해외에서는 냉매회수하지 않고 국제환경법에 어긋나는 냉매배출을 오늘도 자랑스럽게 하십니다. 빠른시일내에 환경보호의식이 보급되여 선진국대열에 차세대에 참가실수 있었으면 하는 바램입니다 )
BLEND TEMPERATURE GLIDE.
a) Temperature Glide is a range of Evaporating or Condensing temperatures for one pressure. The 400's blends can experience temperature glides.
1) Blends experience temperature glides as they condense and evaporate as much as 1- 16 degrees F. Temperature Glide is when a blend will evaporate or condenser at a range of temperature for a given pressure, instead of one constant temperature.
2) Temperature Glide happens because of the 400 series blend's near Azeotropic characteristics. Pure compound , like HFC-134a, evaporate and condense at one constant temperature for each specific pressure. The amount of temperature glides will depends on the system design and the blend characteristics.
3) System design conditions must be evaluated when retrofitting with a refrigerant blend.
혼합냉매의 온도 편차.
주로 순수혼합냉매 //Azeotropic Refrigerants (* 압력이나 온도변화에 관계없이 한가지 형태로 가동하는 냉매//Pure compound Refrigerant )와는 달라
주어진 압력에 기화점과 응축점 온도가 같아야 하나
400계통의 냉매는 온도의 편차를 볼수 있으며
심하게는 화씨로 1도에서 16도정도의 편차를 보이기도 하며
비공비혼합냉매종류에 따라 기화점//Bubble point (* 과냉도측정 ), 혹은 응축점//Dew point (* 과열도 측정 )을 형성하게 되며
재개편 /수정 /리모델링의 경우 효율면을 고려하여야 하기도 합니다.

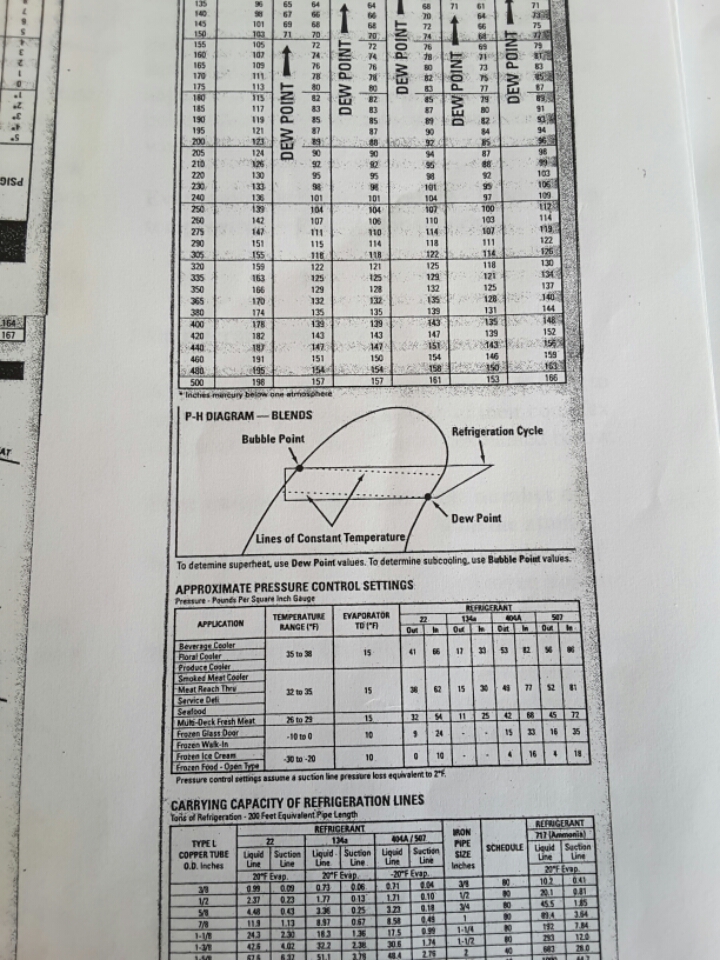

(* Sporlan P/T Chart 참조. )
*** 냉매표기중에 "a "로표시할때는 개체분자 구성의 위치에 따른 //how symmetrical the molecular arrangement is for that molecule.
*** 냉매표기중 " A "로 표시할때는 서로 다른 비율로 같은 개체분자를 각혼합물에 사용하려 할때 구분할수 있도록 합니다// The capital letters are used distinguish between different percentages of the same constituents in each blend.
