챠트 보기. (* 6편. ) 대체냉매 별도 구별법 (* R-400's ): Online Learning Class and Practice.
heatingkim
2020. 3. 25. 22:36
챠트 보기. (* 6편. ) 대체냉매 별도 구별법 (* R-400's ): online Learning Class and Practice.
|

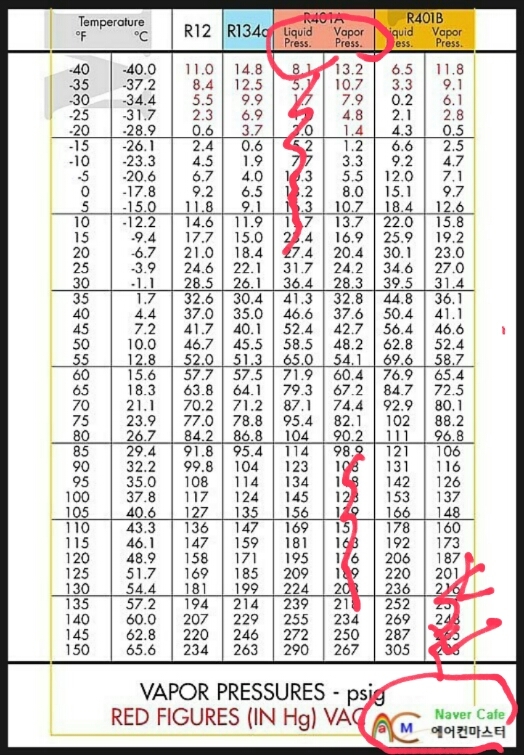

■ 대체냉매 챠트 보기. (* 6편. ) 되풀이 보기와 비교. ( 그림. A. )

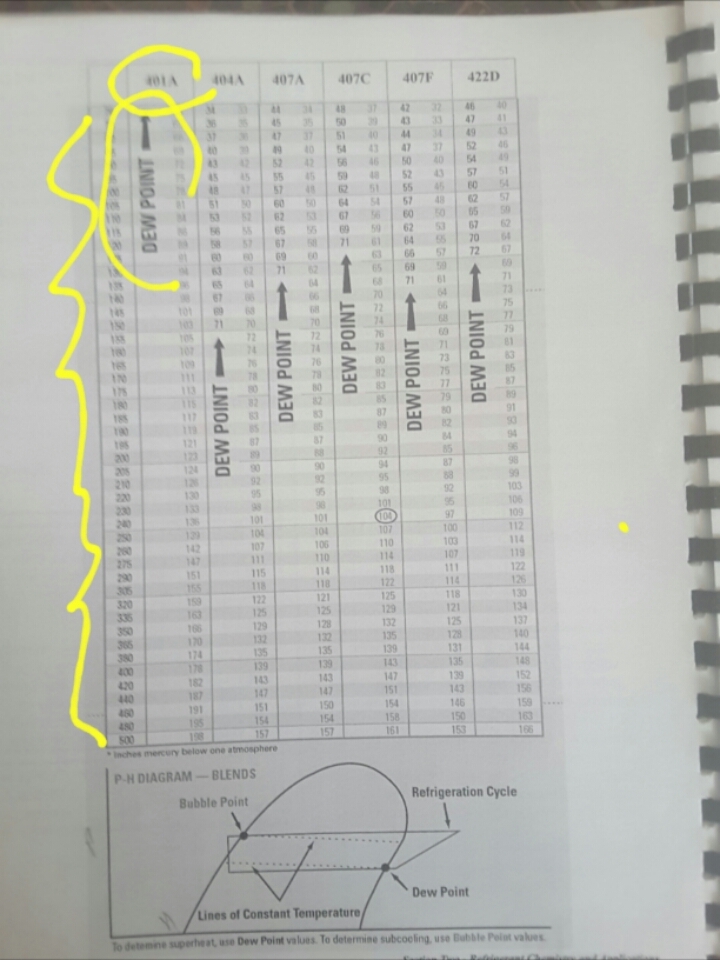

■ 챠트 비교. (* 그림. B. )

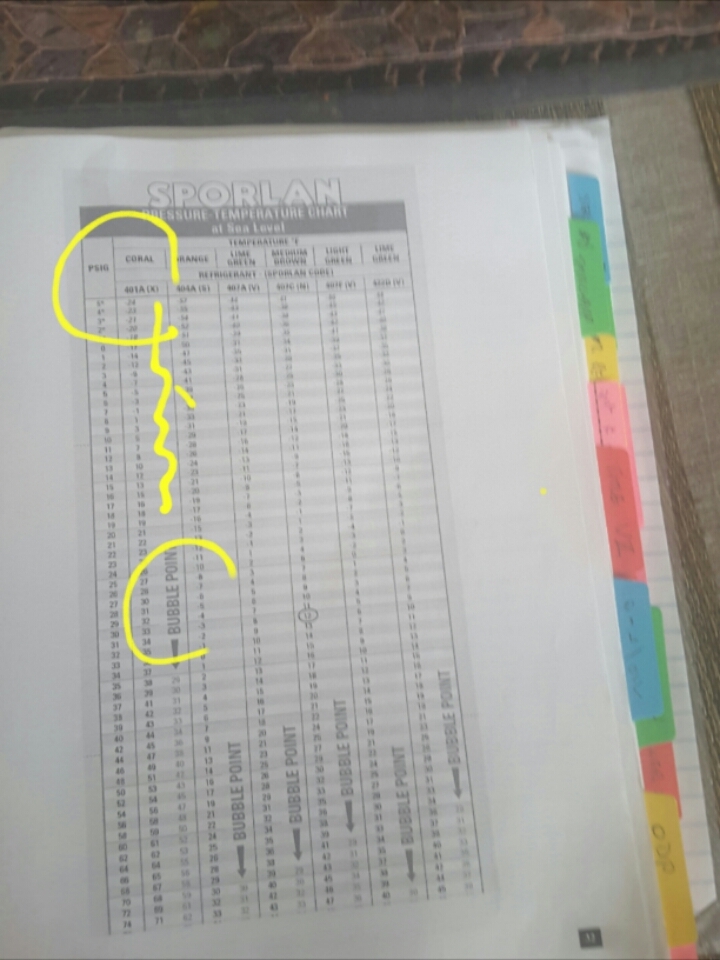

■ 챠트 비교 (* 그림 C. )
■■■ 아세요 ?
● 그림 A는 비교챠트를 온도를 중심으로한 압력 표시하여 주기에 Dew Point와 Bubble Point를 윗쪽에 표시하여 실제 사용에 잘못 혼동을 보여주려 합니다.
(* 챠트 구성중 무엇을 중심으로, 혹은 무엇에 근거 (* 온도편차및 압력편차//Fractionation & Temperature Glides )하여 쉽게 이해할수 있는지가 중요하며, 이해하려는 문화적인 차이로 다른점을 알수가 있읍니다. )
(* 항상 제품회사 챠트 참조, 혹은 공공가관 인증 챠트 사용, 냉매종류에 따른 챠트 사용 필수. )
왜냐구요 ?
R-400's. 냉매는 주어진 압력에 온도편차에 따른 (* Temperature Glides )과포화상태의 충전을 사용하는 팽창변에 따라 기체를, 혹은 액체를 기초로 충전 (* Fractionation )하여야 하는 어려움이 있기에, 그림 (* B )와. (* C ) 의 경우 압력을 기준으로, 각 냉매 (* R-400's )를 기준으로 서로 다른 온도표시를 하여 필요시에 혼동이 없도록 하여주고 있지요.
● 그림 B 와 C에서 보여주는 표준은 왼쪽에서 보여주는 압력이 따른 Dew Point 와 Bubble Point를 구별하여 보여주기에. 과열도 설정및 과냉도 설정에 별 혼동이 없도록 구분하여 줍니다.
● 그림 C 의 경우 아랫도표(* P.H. Diagram : 몰리니에 다이어그램/도표 )를 참고로 하면 Bubble Point 위치와 Dew Point 위치가 새로운 대체냉매 (* Blend Refrigerants: R-400's )의 경우 다를수도 있기에 냉매충전시에 냉매액으로 반듯이 하여야 하는 중요이유 중에 하나이지요.
● 특히 챠트 A의 경우 아랫쪽 회사제공 이름이 광고용 (*?)으로 표시되여 있기에 과연 공신력이 있을까
질문하여 보아도 좋을지요. 국제인증 제품 (* 도표 포함 )사용만을 요구하는 국제조례를 (* Codes )참고하여 주셨으면 합니다.
● 참고로 도표 B 와 C 는 보시는데로 미환경청 공기청정법 냉매회수 냉매취급자격증 시험 교재에 올려진 Sporlan TXV 대체냉매 챠트를 사용하도록 올려보았읍니다.
■■■ 아세요 ?
● 냉매회수는 공조인의 의무사항입니다.
● 냉매취급자격증 소유는 공조인의 의무사항입니다.
● 냉매회수 관련 교육및 훈련은 공조인의 의무사항입니다.
● 냉매회수 관련 안전 작업은 공조인의 의무사항입니다.
● 국제저작권 보호에 적용되기도 하기에 협조를 부탁드립니다.
■■■ 아세요 ?
SNAP Program: 최근 미환경청 통계에 의하면, 대체냉매 R-400's 의 경우, 지구온난화 현상 (* GWP: Global Warming Potential )에 악영향을 미친다하여 많은 제품사용을 제한하려 하고 있기에, 충분한 재고사항 파악후에 사용하셔야 하며, 앞으로 계속하여 변화하는 공조사회사항 파악을 정확하게 하셔야할 의무가 있읍니다.
(* 미환경청 공기청정법 SNAP 프로그램 종합검색 참조 필수. ) |
