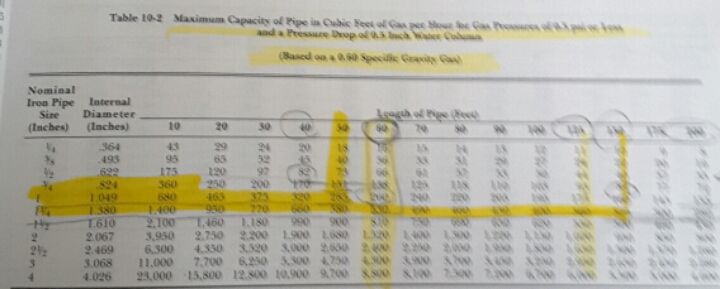

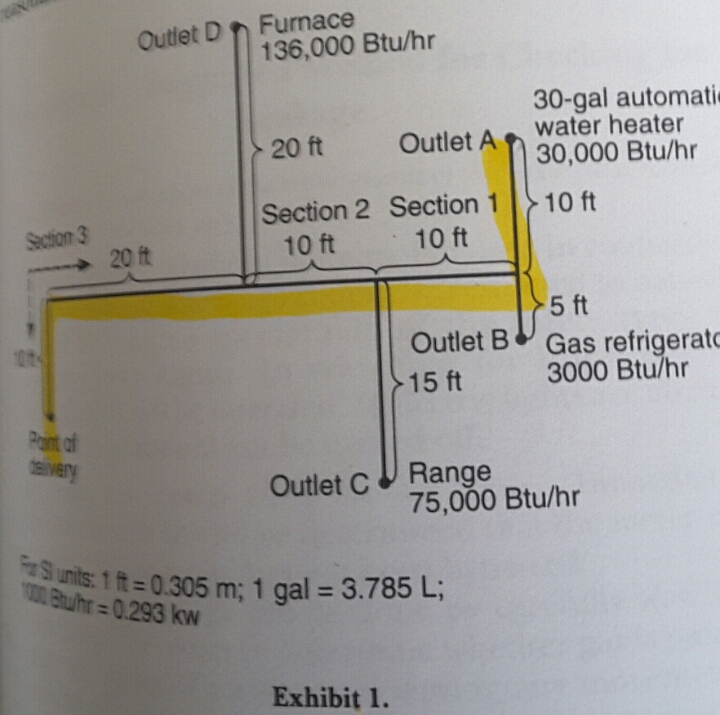

1) 최대개스 소모량과 배관 사이즈 , 예) 개스압력 편차 0.50./125 Pa// 칼럼 1 참고 .//0.65 별도 압력//gravity. 열효율 1000 Btu/cu.ft. (* 아랫그림 exhibit #1. 참조 ) ● 1000 Btu/h. = 0.293 Kw. = 1.0 cf/h. (* table. c. //1996. code ref: ) ● Outlet. (* A. ) 30 gal Hot water Heater. 30,000. ÷ 1,000. = 30. cfh. (* M/개스미터//point of delivery : 에서 가장 먼거리, A, (* 60 ft. ) (* table 10-2. ) (* 같은 배관에 달린 개스 소모량은 제일 먼곳 거리와 총 필요용량을 계산하여 필요테이블의 숫자// 테이블 10-2// 아랫그림 테이블을 적용하기로 합니다. ) (* M 에서 A 까지. = 10 + 20 + 10 + 10 + 10. = 60. ) ● Outlet (* B. ) Gas Refrigerator. (* 3000 Btu. ) 3000. ÷ 1000. = 3.0 cfh. ● Outlet. (* C. ) Gas range. (* 75,000. Btu. ) 75,000 ÷ 1000. = 75. cfh. ● Outlet. (* D. ) Gas furnace. (* 136,000 Btu. ) 2) 총 배관 길이. : 60. 피트 (*18.3 m. ) = 10 +20 + 10. + 10 + 10. = 60. (* 제일 먼거리 합계. ) 3) 테이블 10.2: 60피트 칼럼을 기준으로 ● Outlet (* A. ) 30 cfh (* 0.8 cu,m/hrs. ) = 3/8" pipe. (* 온수히터. ) ● Outlet (* B ) 3 cfh. (* 0.08 cu.m/hrs ) = 1/4" pipe. (* 개스사용 냉장고. ) ●● Section. 1: Outlet. A & B. or, 33. cfh. (* 0.9 cu.ft/hrs. ) = 3/8 " pipe. (* 섹션 1 : 온수히터. + 개스사용 냉장고. ) ● Outlet (* C ) 75 cfh. (* 2.1 cu.m/hrs. ) = 3/4 " pipe. (* 개스레인지: ) ● Section. 2: Outlet. A, B, C ,or. 108 cfh. (* 3.0 cu.ft/ hrs. ) = 3/4" pipe. (* 섹션 2 : 개스레인지. ) ● Outlet D. : 136 cfh. (* 3.8 cu.ft/hrs. ) = 3/4" pipe. (* 개스히터. ) ● Section 3: A,B, C, D, or 244 cfh. (* 6.8 cu.m/hrs. ) = 1.0" pipe. ● (* 섹션3 배관//10 + 20 에서 필요 총개스 용량이 보급되어야 하며 나뉘여 갈때에 따른 분지관 (* A.B.C// A.B. // B & A가 별도로 충족이 되야 한다는 이론. ) *** 올려드리는조항들은 최근 지방정부 면허시험의 한가지 예로 개스배관 설치 신청시에 사용할 도표사용및 총 배관 개스용량 충족 여부를 묻는 질문이기에 도표사용을 질문하고 있읍니다. 첨고: National Fuel Gas Code: 1996 Edition , NFPA 54.
