초록혁명//환경친화 정책: Green Awareness: 열효율 최대 효과를 위한 환경친화 노력 (* 1편 )일급면허 소지하신분만 보세요. 환경청 시험교재.|

heatingkim 2020. 1. 17. 07:37

초록혁명//환경친화 정책: Green Awareness: 열효율 최대 효과를 위한 환경친화 노력 (* 1편 )일급면허 소지하신분만 보세요. 환경청 시험교재.|미국의 냉난방 이야기

메릴랜드 | 등급변경 | 조회 3 |추천 0 |2019.09.17. 21:14 http://cafe.daum.net/hvac.cafe.daum.net/98a4/610

* 최근 몇년간 관심을 갖게 되는 자연환경 보호정책 실시로, 미주를 비롯한 각지방정부 혹은 해외에서 적극적으로 공조계 제품제조회사, 노동조합, 공조업계 협회, 교육자, 학생, 개인사업자들이 모임을 가지며 협의하게 됩니다.

* 최근 인터넷 신문을 통하여 올려진 단어:

♢ 수열산업.

♢ 제로에너지. (* Zero Energy : ZEB: Zero Energy Building. )

♢ ZNE: Zero Net Energy.

♢ NZEB: Net Zero Energy Building.

(* net zero building is a building with zero net energy consumption, meaning the total amount of energy used by the building on an annual basis is equal to the amount of renewable energy created on the site : 전혀 에너지 비용없이 재생할수 있는 에너지만을 사용한 일년 누계를 합한 비용,즉, 일년간의 총비용이 재활용/재생가능한 에너지 활용으로 사용된 비용을 이야기 합니다. // 안터넷 검색 번역. )

♢ 최소 외기용 저에너지 멀티 복사 시스템. (* AVACS. )

♢ BEMS. (* Building Energy Management System. )

(* 기계기술인회 / 한국건설 기술인 협회 / 대한설비 공학회. )

* Green Mechanical Council: (* GreenMech. ) 자연환경 공조 협회.

Green Mech (* 환경협회. )란 국제적인 모임으로 세계적인 공조기기 사용의 열효율 현실화를 위한 기관으로 개개인의 참석으로 인한 열효율 극대화및 절약, 그리고 대체할 의무를 가지게 된다는 목적이며, 그에 대한 많은 에너지 절약 정책, 구태에서 독립된 에너지 절약 정책, 새로운 그린에너지 연구, 새로운 경제정책에 의한 경제효과, 그리고 자원보호정책이 이루어져야 한다라고 추진하여 오고 있읍니다.

* Energy Star: 미주에서는 미환경청과 미에너지청의 협조로 제품회사의 에너지 절약및 환경보호 건축재료 선정에 있어 1992년이후 자진하여 에너지 절약형 건축재료 생산 및 판매를 촉구하여 오고 있읍니다.

아시다시피 , 최근 에너지 절약 제품에는 효율성 표시로 표준국 실험을 통한 제품표시및 허가 제품판매를 중심으로 하여 허가 표시를 부착하기도 합니다.

* U.S. Green Building Council (* USGBC. ):

최근 해외에서도 새로운 빌딩 입구에 표시되어 벽에 걸려지는 LEEDS. (* Leadership in Energy and Environmental Design. )이라해서 해당건물의 에너지 효율및 자연환경 보호에 기여할 여러 건축 재료에 대한 에너지 절약등을 통합 검증하여 " 금상. //Gold Award. ", " 은상 // Silver Award. "혹은 " 동상. // Copper Award. 등으로 표시하여 소비자및 건축업자 혹은 설계자에게 포상 (?)을 하기도 합니다.

주로 신축건물 혹은 재건축의 경우 자연환경 친화 물질//Sustainable , 높은 에너지 효율 재료//High performance Materials. , 용수절약// Water Saver 등을 사용하여 실내환경의 질적인 향상을 도모하려는 사회적인 노력을 각 지방정부에서 적용하여 실시하려 합니다.

* The Green Building Initiative. (* GBI. )

자연환경 보호정책 이란 자체 적인 평가를 중심으로 제삼자의 평가, 건축재료, 현장검증, 마지막 검증을 이야기 하며, 주로 지방정부의 현장평가를 중심으로 하기도 합니다.


●●● 최근 보조기사 올린 글이, 사용하는 테블랫 포맷관계로 페이지가 지워지거나 영어 스펠링이 멋데로 바뀌는 현상을 보게됩니다.

혹시 처음보실때와 나중에 보실때 철자가 틀리거나 , 아예 페이지가 없어졌다면 댓글올려주시면 전문가의 의견을 들어보려 합니다.

(* S 회사 테블렛 사용시 영어철자가 마음데로 바뀌거나 없어진 경우를 볼수 있기에 협조하여 주시기 바랍니다. )

●●● 올려드리는 번역분은 거주지방에 따른 요구사항으로 극소수 일급면허소지자의 의무적인 교육및 테스트 사항일수도 있으며 , 주어진 의무사항. (* 테스트. )일수도 있기에 참조하시기 바랍니다.

*** Copyright * 2019. : Green Awareness.

* Leadership in Energy and Environmental Design. (* LEED. ):

자연환경 에너지 절약 빌딩에 대한 평가로 미환경 관련 건축인 협의회의 표준을 통과한 경우를 이야기하며 LEED 자격증 여부는 자연환경보호 여부에 대한 시험을 치루어 통과한 일급면허소지자에게 주어지는 " LEED AP. " (* Accredited Professional. )이란 자격증이 주어지기도 합니다.


● Energy Analysis and Awareness : 에너지 평가와 관심.

Energy Efficiency. (* 에너지 효율. )이란. 가동과정중 소요되는 에너지를 실제 효율로 나누어질때의 비율을 이야기하며 효율이 높을수록 에너지 효율이 높다라 표시하기도 합니다.

예:

최근 미주에서는 건물에 사용하는 전구를 LED 전구로 전환하는 이유는 옛날식의 전구는 빛보다 열을 발산하여 효율이 떨어지나. LED 전구의 경우 원래목적의 빛발산 효율이 40% ~ 60% 높으며 수명이 높기에
보조기사 근무 대학에서는 예산책정으로 5개년 계획으로 교체하기도 합니다.

(* 문젯점: 처음시작 비용이 높기에 상급자의 환경정책에 대한 높은 이해력을 요구하기도 합니다.
보조기사의 경우 최근 신축한 교육관의 조명, 건축재료, 공조기//냉난방 시설, 건축외벽 (* 특수유리. ), 화재방지 부설시설, 기타 보호시설등이 모두 AI, PLCE, IoT. 업그레이드된 에너지 절약및 인건비 절약면에서 설계 건축 시공되기도 합니다. )

● Energy conservation: 에너지 절약.

에너지 절약이란 필요전력 소모 절약차원의 외부 빛을 특수유리 표면을 통한 빛의 통과및 외부 열차단 (* 여름의 경우. ), 혹은. 특수유리를 통한 빛의 통과와 열흡수. (* 겨울철의 경우. )등을 사용하여 에너지 절약을 도모하려 합니다. (* 전기요금 30~ 40% 절약. )

○ 효율증가 방법 :

▪ 건물관리: 정기적인 건물관리를 중요시 합니다.

▪ 기계 교체: 에너지 효율이 높은 기계/공조기로 교체.

▪ 디지털 제어: 보다 효율적인 자동제어 기술 사용. (* PDI, AI, IoT. )

▪ 에너지 회수: 부수적인 열효율 회수 기계 설치.


● Renewable and Sustainable Energy: 재회수및 재생 에너지.

▪ Sustainable energy: 영구적인 재사용가능 에너지 (* 태양열, 원자력, 바람, 지열 및 빗물 혹은 파도물결. )등을 재사용 에너지라 부르기도 합니다.

▪ Renewable energy : 재가용, 재사용이 가능한 에너지. (* ethanol: 에타놀: 농산물에서 추출한 알콜종류로 증류 가동을 통한 방법으로 사용. ) (* bio-fuel. ) p.3.

● Energy Management : 에너지 관리.

▪ 에너지 관리란 광범위한 이해를 할수도 있는데 그중에 속하는것을 알아보려 합니다.

○ Purchase of Utility: 전력구매.

• 에너지를 관리하는 관리자의 책임으로 효율적인 전력구매, 특히 보조기사 근무지인 대학은 거주지 소도시 지방 (* 워싱턴 포토맥 강건너 위치. )에서 하나밖에 없는 사설 교육기관이라는 특혜 (?)가 있어 수돗물, 전기료, 및 기타 재산세가 저렴한 편입니다.


○ Energy Consumption : 에너지 소비.

• 에너지 소비량은 사용하는 공조기, 조명, 물사용등이 지방정부에서 요구하는 효율성이 높은 기기사용을 엄격하게 다루기에 예산확보및 전기회사 리베이트 (* 환불. //보조금 지급. )혹은 지방정부의 세금감면등을 통하여 환급을 받기도 하며 감독을 받기도 합니다.


○ Energy Demand: 에너지 소모량 요구.

• 에너지 소모량은 가동중인 경우 소모량, 소모시간대 측정, 최소량 측정, 관리사항등을 따져 보아 적정한 수준을 정하여 최소의 노력으로 최대의 효과를 볼수 있도록 합니다.


○ Energy Efficiency: 에너지 효율.

• 사용하는 모든 공조기, 기타 사용 에너지 사용 기기들의 최대 효과를 보기 위하여 사용시간 조절및 관리, 절약형 소비자의 이해및 에너지 절약형 구매능력및 이해의 상급자의 노력과 예산이 뒷받힘이 되어야 이루어 지기에 부단한 집중력과 노력이 필요하기도 합니다.

(* 보조기사의 경우 약 30여년이 넘는 근무기간동안 , 많은 설득으로 14개 빌딩//복합시설 포함하여 개축및 신설 혹은 2개의 신축복합 건물에 최신 PDI, IoT, PLCE. 원격조절 에너지 효율을 높여서 금상은 타지 못하고 은상. (* Silver Awards: LEED. )을 타면서 은퇴하게 되였지요. )

○ Energy Conservation: 에너지 절약.

▪ Energy Manager: 최근에 발달한 디지털 기술로 PDI, IoT, PLCE. 기술을 접합하여 한사람의 노력으로 쉽게 에너지 소비량 , 요구, 혹은 효율을 쉽게 알수있으며 통계를 사용하여 소비량 적정기준울 정하여 사용하거나 , 온도조절, 습도, 기타 환기시설 사용량을 조절할수도 있으며, 보조기사의 경우 교육관 전기설의 사용 시간대 조절및 한밤중 전기사용을 소비자와 의논하여 필요부분 (* 교실사용 시간및 온도 조절. )을 맞춤형으로도 프로그램을 셋업하는 경우도 있을수 있읍니다.

• Energy Audits: 에너지 사용 효율 검증:

실제 계획된 설계조건과 소모되는 열횰 비율 재검증을 상급 재무담당자와 지방정부및 연방정뷰 환경당국의 연례 검증 (* Audits. )을 받아 필요부분의 교체, 수리 비용울 계산하여 예산에 반영하고 보조금 산청을 할수 있도록 하여야 합니다.


● Building Information Modeling: BIM: 건축물 정보 모델.

에너지 절약모드의 제일 중요부분은 다음과 같이 구분할수도 있읍니다.

○ Load Calculation :

아시나요. ?

미주에서는 산설 교체시의 공조기 용량계산서 제출을 의무화하며, 일급면허소지자의 의무적인 사항이나, 설계사무소//인증 필수의 사항으로 건물의 재료, 창문의 에너지 효율, 조명, 기타 전기 소모량, 주거사항 스케줄, 거주지 년간 일기/온도 사항들을 공조기 교체//신설에 적용하여 사용할수 있도록 계산한 에너지 소모량 계산서를 제출하여야 합니다.

○ Building Simulation Program:

건물운용에 필요한 모든 정보를 입력하여// 건물디자인, 건축, 사용자, 공급자 정보제공으로 입력한 데이터를 이용한 프로그램을 통한 년간 사용 에너지 소모량을 주어진 년간일기예보사항과 전력소모의 년간 소비량을 계산 하여 보는 프로그램을 이야기 합니다. 즉 예산수립에 도움이 될수 있도록 미라 계산하여 보는 방법이라 할수도 있읍니다.

○ Typical Metro logical Year Weather Data. (* TMY. )

○ Energy Conservation Measures (* ECM. ) 에너지 절약 모드의 계산.

• 만약에 에너지 소비검증시에 터보냉동의 효율이 미달된다면,

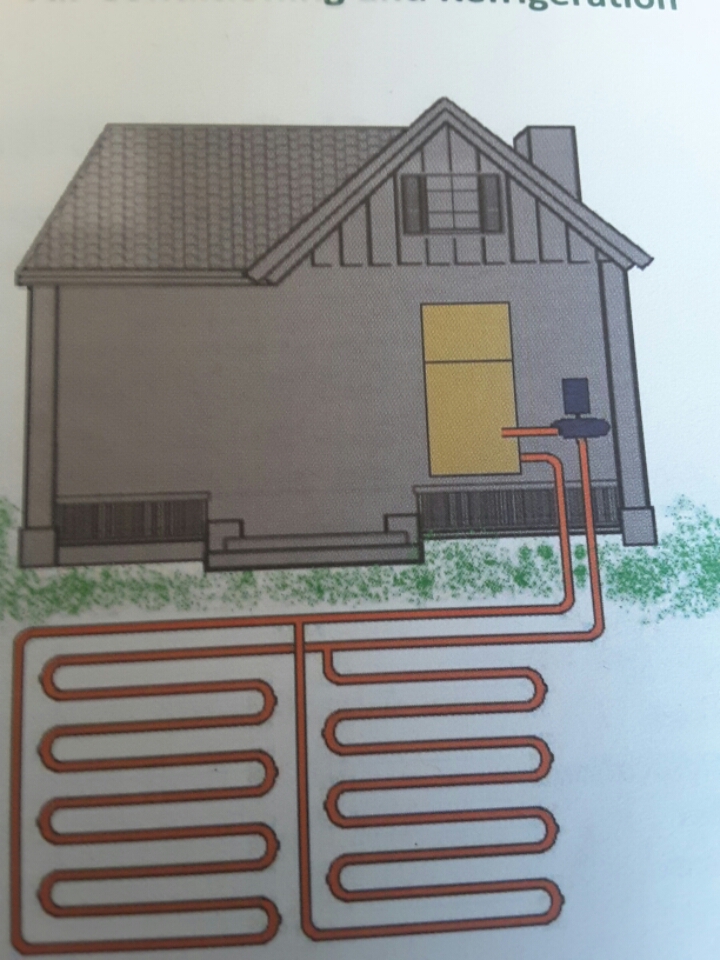

1) 지열을 이용한 밀폐식 힛펌프 기술 적용 터보냉동 설치.

2) 열효율이 높은 터보냉동으로 교체. (* 대체냉매 사용//신대체냉매 사용 터보냉동기 교체. )

3) 축열형 터보냉동기 교체로 전기료금 절약.

• 무엇이 과연 절약모드에 적합한지를 데이타를 통한 실험과 지방정부 보조및 미주의 경우 연방정부의 보조를 감안하여 최소의 비용으로 촤대의 효과를 볼수 있도록 합니다.


● Commercial Building Energy Consumption Survey: 상업용 빌딩 에너지 소모량 조사.: CBECS.

○ EIA: Energy Information Administration.

○ NBECS: Nonresidential Buildings Energy Consumption Survey.


● Energy Conservation Measure.: ECM.

○ 에너지 소비에 대한 실적검사가 실시된후 개선점을 이야기 할때 두가지로 나누어 이야기 할수 있읍니다.

1) O & M : Operational and Maintenance :

수차례 끊임 없이 올려지는 작업과정중 기존하는 공조기의 원래 가동현상과 요구하는 효율뮨제를 알아야 하며 이러한 작업은 내부에서 최소의 노력으로 달성할수도 있읍니다.

2) ECM : Energy Conservation Measures:

에너지 절약이란 좀더 복잡한 과정으로 프로와 일급면허소지자들의 도움으로 많은 재정적인 보조를 요구하기도 합니다.

예:

Lighting. (* 건물조명. ):

조명에대한 과대한 시간 낭비 혹은 과소하여 모자라는 부분 개선과 동시에 효율 높은 LED 조명 교체 과정을 거쳐 30~40% 절약을 할수 있도록 합니다.

HVAC: Heating , Ventilation, and Air Condioning:

에너지 소비 검증의 중요위치를 차지하는 공조기 가동문제는 효율이 높은 SEER ( + 16. )이상을 사용하도록 합니다.

(* 미주에서는 2013년이후 가동효율을 14.0 SEER (* 소비율 효율성 비례. )이상으로 하여 강제하기 시작합니다. )

Building Envelope:

건축물 자체//자재사용 문제.: 에너지 절약및 효율성 문제에는 건축자재와 건축물 자체를 이야기하여야 하겟지요. 지붕이나 벽체, 및 창문등을 교체하거나 출입구에 에어커튼 혹은 회전문 설치 교체로 에너지 소비를 방지하려 하기도 합니다.

(* 일전 어느 고수님 관련된 출입구의 냉난방시설 문제 올리셨을때 빠진것이 있다 지적하신적이 있읍니다. 설계도면을 재검토하사고 소비자의 예산 집행문제도 알아 보셨으면 한다는 의견도 교환한적이 있으며 저희까페에서 제외되기도 하였읍니다, 저희 까페의 프로/전문인으로서의 품위를 지켜야 하는 조례 위반은 용납하지 않기로 합니다. )

Utilities: 기타 가전제품.

건물사용시에 소규모의 가전제품사용시 복사기 사용, 골프카트 전기전동 혹은 가솔란 사용뮨제, 및 기타 가전제품 사용문제를 전문인들의 의견을 참작하여야 합니다. p.6.

● Energy Information Administration.

○ 에너지 보고 사항에는 석유사용 발전 전기, Fossil/석탄사용 연료, 원자력 발전 에너지, 재생및 자연친화 연료, 소비현상 예보, 그에 대한 환경문제를 이야기 할수 있읍니다.



● Energy Audit: 에너지 사용 감사 .

○ 에너지 사용 검증이란 일반회계 감사와 같은 맥락에서 여러가지 에너지 관련 연료구입및 소비, 그에 대한 전기, 개스, 오일등의 발란스를 보기 위한 감사작업으로 결과에 따라 공조기 교체와 그에 따른 효율성등을 따져보는 감사라 할수도 있읍니다.

○ 에너지 감사 (* Energy Audit. )의 종류.

• Preliminary or Walk through Energy Audit: 원천적인 감사작업으로 현장 답사를 통한 관리상태및 가동상태를 검색하는 작업이라 할수 있읍니다. (* O &M. )

• General Energy Audit: 일반적인 감사 작업으로는 소비에 대한 효율비교로 에너지 절약부분을 비교해보는 작업을 이야기합니다. (* ECM. )

• Technical or Engineering Energy Audit: 소비자의 구입형태, 효율적인 사용 등을 감사하여 보다 효율적으로 효과를 얻을수 있도록 하는 작업을 이야기합니다.
(* www. eia.doe.gov. cafe.daum.net/hvac.cafe.daum.net. )

● Energy Consumption and Demand Analysis:

○ 에너지 사용 감사후 하여야 할일은 그에 대한 대책으로 한여름 열야한밤중 전력 소모및 절약및 상업용 공조기 사용 및 절전 등을 재검증하여 방안을 세워야 합니다.

● Heating Load Calculation: 열용량 계산.

○ 미주에서는 공조기 신설 교체시에 각지방정부 요구사항으로 각 개인집, 혹은 상업용 건물 구조에 따른 열용량 계산 (* Btu. )을 사용용처에 따라 별도 계산 제출하여 승인 (?)을 받아야 합니다.

(* 해외에서는 건물구조의 특성상 일반 주택 혹은 아파트의 경우 거주특성에 따른 평수에 따라 열용량을 임의로 정하여 판매설치 하기도 하며 사용하기도 합니다. )

(* 보조기사의 경우: 지난해 늦가을 오래된 공조기 교체를 실시하여 80% 개스난방, 14 SEER//R-410A 대체냉매로 교체한후 한달 에너지 소모 효율을 30%이상 높이면서 금년 여름 전기요금이 월평균 30% 절약하는 효과를 보이고 있지요. 해외와 다른 환경이기에 난방 68도화씨// 18.9도섭씨, 냉방 76도화씨//24도섭씨 가동을 자동가동으로 하여 수동중지 없이 사용하고 있지요.

난방 : 120,000 Btu//개스. 냉방. : 36,000 Btu// R-410A // 14.0 SEER. //Digital Auto Change Over. )

○ 열용량 계산의 중요사항 :

1. 창문 재료.

2. 단열재 사용.

3. 지붕 재료.

4. 도어 재료.

5. 건물 방향.

○ 일반 주거용 건축물의 경우 : 미공조기술인 협회 (* Air Conditioning Contractor's Association. //ACCA. )발행. " J-MANUAL " 참조 필수.

○ 상업용 건물의 경우 " J-MANUAL "을 기초로한 상업용 메뉴얼 참조.


● Life Cycle Cost Analysis. (* 사용연한에 따른 에너지 사용 검증. )

○ 공조기 설치 및 사용등에 사용되는 모든 비용을 효율성과 연계하여 최소의 비용으로 초대의 효과를 볼수 있는지 살펴보눈 프로그램, p.11

■■■ Heating , Ventilation, Air Conditioning, Refrigeration : HVAC & R .

최신 공조기 사용및 가동에는 난방, 환기, 냉방 그리고 냉동을 포함하여 효율적으로 가동및 사용하려고 합니다,

■■ HVAC & R Energy Efficiency Ratings: 공조기 사용 효율성 비교.

♢ Energy Efficiency Ratio : EER.

EEU= Output in Btu per hour decided by its Consumption of energy, measured in watts.

에너지 소모에 비례한 열용량을 전기소모량 (* wattage/왓트 )로 나누어 비례하는 과정을 이야기 합니다.

♢ Seasonal Energy Efficiency Ratio. : SEER.

SEER= 계절에 따른 냉방사용 비용을 제품사용 열용량과 전기사용 용량을 왓트/ watts로 나누었을때의 효율을 이야기하며 세월이 지나면서 최근에는 14 SEER까지 지역에 따라 요구하기도 합니다.

* 미주에서는 거주지방에 따라 요구사항이 다를수도 있기에 일급면허 소지 사업자에게는 중요사항이기도 합니다.

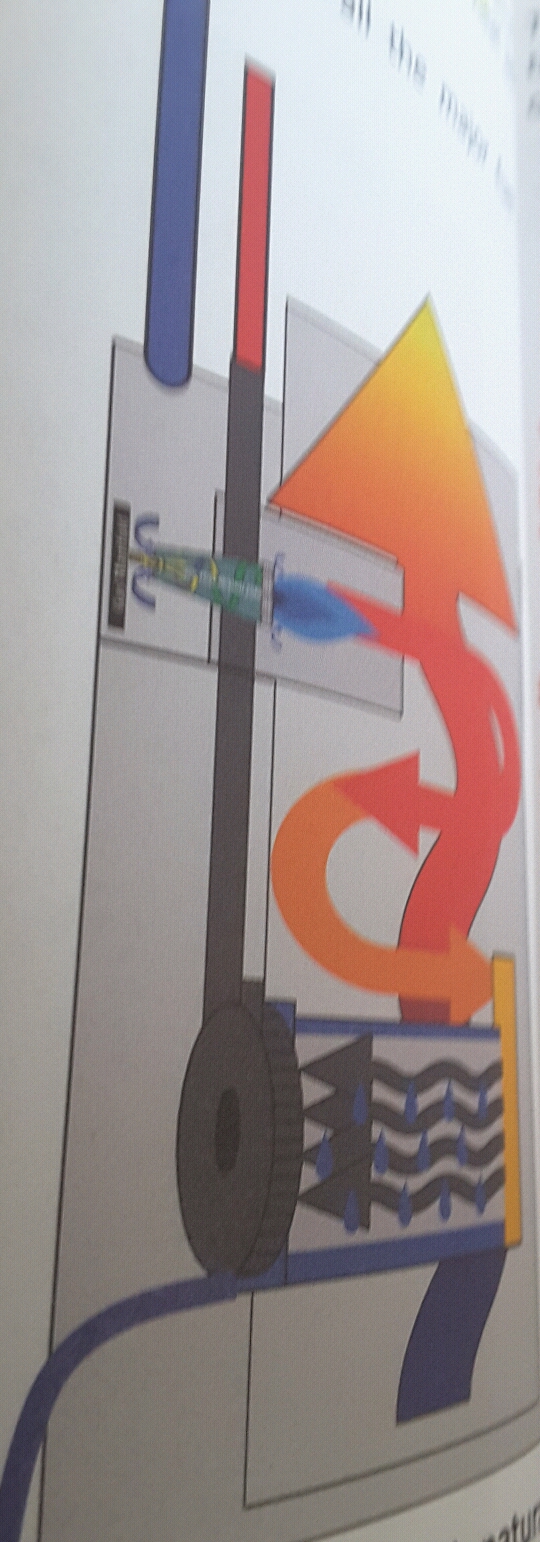

♢ Annual Fuel Utilization Efficiency : AFUE. (* 년간 연료소모 효율. )

년간 연료소모에 비례한 에너지 효율은 소비자의 선택사항으로 미주의 경우 Federal Trade Commision: FTC (* 미연방 교역청 (?))의 요구사항인 연료에 대한 효율을 비교하여 사용하도록 합니다.

Fossil fueled forced air furnace: 석유연료사용 강제순환 난방기기 : 78%.

Fossil fueled boilers : 석유연료사용 보일러. : 80%.

Fossil fueled steam boilers: 석유연료사용 스팀 보일러: 75%.

(* 최근 콘덴싱 보일러 효율은 92%. 문젯점은 관리비용이 적지 않게 지출되기에 제품선정에 좀더 신중하여야 하기도 합니다. (* 필타교체 비용 과다 지출. )))

♢ Heating Seasonal Performance Factor: 계절에 따른 난방 효율 확인.

예상된 계절에 따른 난방소비량과 실제 전기소모에 대한 비교를 중요시하며 사이즈 결정에 따른 효율을 표시하여야 하며 힛펌의 경우 다음과 같이 구분할수도 있읍니다.

예) HSPF. = 7.0 ~ 8.0. (* 7.5. )

COP/heat. = 7.5000. ÷ 3.413. = 2.197. (* 219.7% efficiency. )

(* 참조: ASHRAE Standard 90.1- 2004 table 6.8.1B. )

(* 3.413이란 숫자는 열효율계산에 대한 비례율로 정하여진 숫자//ASHRAE. )

♢ Coefficient of Perfirmance : COP.

힛펌이나 수냉식 혹은 공냉식냉방의 경우 기계적인 가동중 발생하는 부수적인 에너지사용으로 효율성을 높이는것을 이야기하며 힛펌의 경우 4.5 이상을 요구하며 3.0 힛/열을 조성하는데 소모되는 열용량을 1개의 유닛//개체 에너지 사용을 비례하여 표시하려 합니다.

(* 모든 관련사항은 미에너지청// department of Energy 의 권고사항으로 미주 공조인협회//American Society of Heating and Air Conditioning Engineers//ASHRAE의 조례에 따르기로 합니다. ). p.19.


■ Comfort Cooling : 일상 냉방.

일반소비자 일상생활 편하게 하는 공조기에는 여러종류로 나누어 이야기할수 있습니다.

□ Indoor Air Quality: 실내공기 정화.

일반적으로 실내공기의 질적인 뮨제가 호흡기에 상관되는 빌딩내의 공기의 질이 문제가 될수 있으며 냄새나 미세먼지와 같은 공해에서 벗어날수 있는 환경이 중요하다고 볼수 있읍니다.

□ Air Infiltration: 실외 오염 공기 침투.

최근의 심하여진 공기오염문제//미세먼지. (* 해외에서는 공기오염문제를 언어순화 (?)로 변질하여 스모그현상을 뒤바꾸어 소비자 인식을 바꾸려 합니다. 며칠전 스웨덴 16세 소녀의 유엔연설 들으셨나요 ? 모든 책임은 우리에게 있읍니다.

실외공기 오염으로 아무리 실내공기 정화를 하려해도 우리는 벗어날수 없읍니다. 아세요 ? 지구온난화현상으로 알프스산맥의 빙하와 눈이 하루에 50cm씩 움직여 언제 무너질지 몰라 모든 산길, 등산로 차단하며 관계될 동네를 철수하려 합니다. (* 최신 일간지 참조. )

" sick building " 실외오염공기 침투를 제대로 방지하지 못하거나, 저효율 공조기 설치 사용, 저렴한 건축방법. (* 최근 이웃나라 폐기물 수입하여 콩크리트 원자재로 사용하여 방사능에 노출되는 경우. )등으로 새로지은 건물의 방사능 피혜가 하나의 커다란 예이며 몇년전 수입합판과 석교재질 벽재에 공해물질 포함으로 말썽이 난적도 있지요.

□ Exfiltrating : 실내공기 손실.

오하려 열교차나 편차 혹은 공기압 편차로 한겨울 난방된 공기가 외부로 새어나가는 경우, 건축자재 부살, 혹은 공사부실, 혹은 공조기 설치 잘못으로 공기압 편차가 많은 경우등으로 실내환기 불량, 열손실 등이 발생하는 경우를 이야기 합니다. p.21.

■ Ventilation and Indoor Air Quality. : 공기순환과 공기의 질향상.

최근 해외의 미세먼지, 혹은 미주의 30여전의 굴뚝산업으로 인한 공해및 스모그 현상문제로 일반인 가정내의 공기질적 피해현상으로 국제공조 조례로 요구하는것이 각개인마다 15 CFM (* Cubic for minute. )의 실외공기 주입으로 환기시켜야 한다 정하여져 실시하고 있으나 문젯점은 공해에 찌들은 살외공기주입에 문제가 발생하는 문제에 있어 틈새시장 으로 실외기/실내기 공기주입 사용시에 공기정화기 사용 사업이 신종으로 생기면서 , 먼지제거, 공해물질제거, 적어도 MERV 6 (* Minimum Efficiency Reporting Value. )(* 60% 이상의 제거효율. )이상의 필타사용을 요구하며, UV Light//자외선 사용하여 미생물제거/DNA based airborne contaminants, 박테리아, 바이러스 혹은 알레르기 원인 곰팡이 제거, 호흡기 상해물질 제거등을 할수 있어야 합니다.

(* 보조기사의 덕트청소 비지네스및 고효율 필타 판매등의 틈새시장 서비스도 실내공기 청정및 녹색 혁명중의 한가지로 , 실내공기 청정기 판매혹은 설치, 및 고효율 냉난방기기 교체, SEER 14 이상의 냉난방기기 교체도 에너지 절약차원의 비지네스로도 수입을 올리기도 하였읍니다. )

■ Comfort Cooling Methods and Green Alternative: 공조기 사용의 편안함과 친환경.

최근 지구온난화 현상으로 미주에서나 해외에서도 심야열대현상을 볼수있으며 이를 피하기 위하여 많은 가정에 냉난방시설을 하고 있지요. 문제는 에너지 소비가 많기에 그에 대비한 에너지 효율성을 비례하는 보다 친헌경적인 방법을 찾게 되며 고효율성 냉난방기계 설치를 우선시 하게 됩니다.

(* 대체냉매 사용및 새로운 저압흡수 냉난방 사용 촉매제 연구및 발견. )

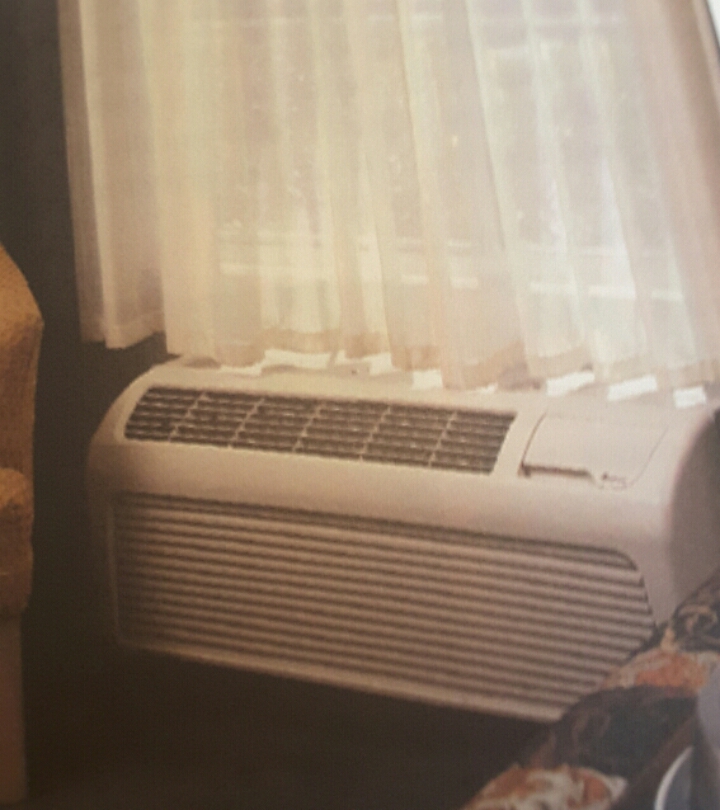

■ Mechanical Air Conditioning. : 기계적인 공조기.

기계적인 공조기란 압축기를 사용하여 필요하지 않은 열을 실내에서 실외로 옮기는 작업을 이야기하며 가정용의 경우 주로 공냉식을 사용하여 기체를 압축하여 순환시키는 과정을 이야기하며 필요에 따라 적정한 사이즈에 냉방과 동시에 제습기 작용을 하기도 합니다. (* 응축기의 역할//기화기의 수분 응축 작용. ).

한여름 공조기 사용으로 많운 전력소모를 볼수있기에 최근에는 년간가동율 효율이 높은 (* SEER 14이상//미주의 경우. )공조기 설치/교체 사용을 강제하기도 하며 계속하여 열효율이 높은 대체냉매 개발로 (* R-22에서. R-410A 대체 ~ HC 계통의 냉매로 교체. ) 변화하여 가는 추세를 볼수가 있읍니다.

□ The Mechanical Vapor Compression System.

공조기 냉매사용 압축 순환 시스템을 이해하려면 ,

1) Metering device: 주로 팽창밸브라 부르기도 하는 냉매의 흐름을 통제하는 밸브로 고압의 냉매액체를 저압의 기체로 전환시키는 밸브로 고압에서 저압으로 변화하는 과정의 열효과는 변화가 없는 과정울 이야기 하며,

2) Evaporator: 기화기: 고압의 액체가 저압의 액체로 변화하는 과정의 열흡수 작용으로 빠른 속도로 고압의 과포화상태의 냉매액이 저압의 과포화상태의 기체로 변화하면서 주변의 열을 흡수하여 기화하면서 .

3) Outlet of Evaporator : 흡수된 기체상태의 냉매가 기화기 출구를 지나올때에는 저압및 저온의 기화된 냉매가 압축기 흡입 방향으로 향하여 흐르게 되고,

4) Inlet of Compressor : 흡입된 기체상태의 냉매는 계속하여 압축기에 의하여 압축/고압의 기체 상태로 움직이게 되며,

5) Condenser: 압축기에서 토출된 고압상태의 과포화된 기체가 응축기로 압축되여 보내지면서 고온 /고압의 과열화된 기체가 주변에 열을 빼앗기면서 고온/ 고압의 액체로 실외온도에 따른 과냉상태의 변화과정을 거쳐 고압의 냉매액상으로 변화하여 또다시 1)번의 팽창밸브로 움직이며 재순환 과정이 팔요온도에 도달할때까지 가동하려는 과정을 설명하려합니다.

(* 냉매의 과포화온도란 주어잔 온도에 냉매의 기체가 액체로, 혹은 액체가 기체로 변화하는 과정을 이야기 하며 주어진과포화온도는 냉매액의 종류에 따라 압력이 다를수도 있읍니다. p.26.

■ Evaporative Cooling: 기화냉방.

물이 기화할때 열용량 잠열 970 Btu를 1.0파운드 무게의 물을 중심으로 이야기할때 주위의 습도를 저하할수 있으며 주변습도가 낮은 지방 혹은 사막지방에서 많이 쓰이고 있으며 관련습도//relative humidity 가 30~ 50%인곳에서 많이 사용되기도 합니다.

□ Single Stage Swamp Cooler: Swamp Cooler.

Swamp Cooler란 미세한 물방울/수증기를 뿜어내여 흡수표면/absorbent pad에 흡착시키면서 펜을 가동하여 공기를 강제로 순환하면서 열교차를 이용한 Cooler로 냉각탑과 같은 원리로 열교차를 이용한 냉방시스템으로 주로 사막지방에서 사용하며 재순환 시설로 사용할수 없읍니다.

□ Two Stage or Cascade Evaporation : 이중 혹은 2차적인 습기제거 시설로 2개이상의 열교환기를 사용하여 건조기//dry 와 습도기//wet를 사용하여 실외의 높은 온도를 끌어드려 건조기를 먼저 거치면서 2차적인 습도건조기//열교환기에서 약 75%정도의 관계습도 제거를 통하여 오히려 더많은 습도를 제공하여 (* 50~ 70% ) 건조한 지역의 에너지 소모율을 60~ 75% 줄일수 있다 하며 일반적인 공조기의 6배이상의 효율을 볼수 있다 합니다.

(* 비닐하우스 냉방//인공 수증기. )

□ Outdoor Misting System : 실외 수증기/물안개 시스템.

한여름 공원에 설치하는 분수에서 뿜어지는 물안개,, 주변의 공기를 끌여들여서 온도를 낮추려는 방법으로 한여름 놀이터 입구, 혹은 여러 다른 장소에 설치하여 주변온도를 낮추려 하는 시스템.

■ Passive Cooling System.: 간접적인 냉방.

열교환및 전도에는 convection, radiation, conduction으로 나누어 이야기 할수 있으며설치비용, 전력소모량을 비교하여 이야기 할수 있읍니다.

@ Convection:

열전도를 기체나 액체를 이용하여 원하는 곳으로 이동하는 방법을 이야기하며 하나의 예로 열이 가하여진 공기를 필요한 실내로 움직이는 과정을 이야기하며 편차에 의한 공기를 순환하여 재차 열교환 순서를 반복하는 경우를 이야기 하기도 합니다.

(* 태양열 연도/연통. 비닐하우스 열교환. )

@ Radiation :

열전도를 반사되는 주변온도와 편차를 이용한 열흐름을 이야기하며 특수유리 사용및 코일을 사용하여 열전도를 이용하는 경우를 이야기 합니다.

(* 창문설치 차양, 커튼, 틴팅//특수코팅 열처리. )

@ Conduction:

열전도가 매체를 통하여 흐름을 이용한 열교환기를 이야가하며 재료에 따른 열전도가 다르기에 필요에 따란 재료선정이 이야기되기도 합니다.

(* 지붕에 설치된 특수 연못//roof pond , 혹은 자갈 설치. (* 반사및 흡수. )

■ Solar Cooling :태양열 냉방.

태양열을 사용하여 흡수된 열사용및 흡착제 사용 저압 저온 흡수식 열교환을 통한 전기사용 없이 냉방 호은 난방을 할수 방법으로 최근 21세기들어 복귀하고 있는 냉난방시스템중의 한가지 방법이라 이야기하며 많은 새로운 아이디어의 제품출시가 예상되기도 하는 부분이기도 합니다. p.31.

* 태양열사용 흡수식 냉/난방의 경우 액체형태의 촉매제 사용, 혹은 고체형태의 촉매제 사용으로 쉽게 제습작용을 전력소모 없이 실시할수 있으며, 태양열사용 온수로 재사용 에너지로 사용할수도 있읍니다.

■ Thermal Storage: 정온도 저장 탱크.

Thermal Storage 란 필요한 냉난방 사용 용수를 저장하여 필요시에 사용할수 있도록 한 탱크를 이야기하며,

1) 한가지 방법중 얼음으로 변형하여 보관하였다가, 단가가 작은 심야전기 사용하여 얼린후, 필요시에 대낮 냉방에 사용할수 있도록 하며,

2) 냉동의 기초인 잠열//얼거나 녹는 사항의 에너지 소모량 144 Btu, 미주의 냉동톤인 12000 Btu/hr// 1.0톤의 얼음이 24시간에 녹는 에너지를 이야기하며,

3) 촉매제 사용시에 어는 온도가 더낮을수도 있기에 탱크의 용량을 늘일수도 있기에, 계절에 따른 가동으로 비용을 줄이려 하기도 합니다.

4) 저장하려는 방법에 따라 탱크 시스템, 혹은 프라스틱 볼 시스템으로 나누어 사용하기도 합니다.p.32.


■■■ 최근 많이 사용하는 영어약자 :

ODA: Official Development Assistant:

(* 디지털 세계에서 뒤떨어진 후진국에 기술전수하여 제조업계에 값싼 노동력 이용하려는 최근의 상업술수. )

ODM : Original Design Manufacturers :

(* 빠르게 변화하는 반도체 생산 시설/디자인 제조시설에 누가 과감히 투자하여 선두에 설수 있는지 경쟁체재에서 투자하려는 사항을 설명. )

OEM : Original Equipment Manufacturer:

(* 제품생산 공장제품// 공조부분에서 요구하는 제품공장 제품 사용을 윈칙으로 할때 대체용품의 문젯점 발생시 품질문제, 가격, 효율성을 검증하려 할때 많이 사용. )

ODS: Ozone Depleting Substances :

(* 오존층 파괴 물질: 대기에 누출된 냉매의 오존파괴 염화수소/염소로 자외선 보호층 //오존층 파괴 물질. )

■ Commercial Refrigeration : 상업용 냉동.

최근 대량으로 사용하던 냉매는 점차 퇴출되고 보다 안전한 냉매사용으로 R-22 혹은 오존층 파괴 물질 사용 퇴출//ODS, 혹은 지구온실효과를 발생하는 냉매//Greenhouse Gas 사용중지등으로 년간 36,750,000 파운드 냉매누설/누출을 방지하려 합니다. (* 미주의 경우. )

해외의 경우 아파트 이사할때 면허없는 이삿잠 센터의 불법 냉매배관 절단으로 매일 대기에 누출되는 량이 50~ 5000 킬로그램이라 하며, 공조인들의 불법 대기누출을 10배라 하면 엄청난 냉매 대기 배출은 오존경보에 지나쳐 미세먼지 생성, 그리고 경제적인 손실이 상상을 초월하게 되겟지요.

■ U.S. Environmental Protection Agency, Green Chill.

Advanced Refrigeration Partnership :

Green Chill이란 미환경청과 공조하여 :

♢ 대기상층권 오존층 보호.

♢ 온실개스 누출 방지.

♢ 에너지 효율성 향상.

♢ 관리및 냉매단가 절약.

♢ 냉장식품 품질 보관 연장.

♢ 냉장시스템 디자인 개선및 가동관리 개선책 마련. p.34.

■ Refrigerant Containment Practice: 냉매 보존/보관 실행.

냉매누설을 방지하려면 배관 연결부분에 스크류 연결//Flare 연결을 없애고 용접을 하여 누설을 없애도록 합니다. (* 냉매배관에 산소용접 필수 요구사항. )

원래 용접사항은 각지방정부에 따라 용접자격증을 요구하는 곳도 있기에 거주지방 조례를 검색하도록 합니다.

(* 예: Oregon State, Nation Inspection Testing Certification, HVAC Excellence Master Specialist Brazing Certification. )

■ Energy Conservation Measures (* ECM. )

에너지 절약부분에는 여러가지 옵션이 있으며 한가지 예로 상업용 개폐 냉장고 사용하지 않는 폐점시간에 카버를 씌워 에너지 절약을 하려 하며, 저온/냉동고의 경우 출입문이 있는 옵션을 선택하기로 합니다.

♢ 고효율 성능의 기화기 모터.

♢ 고효율 성능의 응축기/콘덴서 모터.

♢ 고효율 성능의 콤푸/압축기.

♢ 가변성 고압 토출 압력.

♢ 이슬맺힘 제거 히터//열선

♢ 냉매액 측정.

♢ 수동 과냉도 조절.

♢ 주변온도 가변성 과냉도 조절.

♢ 냉매액과 기체 열교환기

♢ 성애/얼음 제거.

♢ 전력소모 및 관리, 그리고 단전 복원 자동화 관리. p.35.

■ New and Replacement Equipment.

새로운 냉장고 구매및 교체의 경우, 효율이 높은 대체냉매사용으로 작은량의 냉매사용및 이차적인 촉매제 사용으로 효율을 높이려 합니다.

Distributive Systems: 배급/보급 시스템:

냉매의 직접적인 팽창밸브 사용과 달리최근 냉매의 다양한 특성을 살려서 효율을 최대로 하려는 시스템으로 VRV//VRE// Variable Refrigerant Distribution 방삭을 사용하여 최신 건축되는 빌딩에는 오랜방식의 보일러를 없애고 에너지 절약을 최대한도로 하려고 합니다.

Secondary Loop System: 이차적인 회수방식.

촤근 많이 사용하려고 하는 전통적인 압축기 사용에서 벗어나 촉매제 사용으로 자연환경에 친숙한 촉매제 사용으로 저온 냉동 흡수식 냉난방 시스템은 태양열이용 열교환기와 촉매제 사용 기화기등을 사용한 이차적인 열교환 방법을 사용하기도 합니다.

■ Comfort Heating Methods and Green Alternative : 일반난방과 자연환경 대체.

일반적인 난방에서 벗어난 생산, 관리, 열관리 보급으로 상업적인 , 일반가정에 보급하려할때 강제적인 순환, 대류, 복사열 방법을 동원하여 에너지 절약을 하려고 합니다. p.37.

■ Combustion Analysis : 연소개스 검증.

Combustion Analysis //연소개스 검증이란 최소의 노력으로 최대의 효과를 보려고 하는 엔저지 절역부분에 중요역할을 하며이산화탄소 개스 대기배출을 줄이려 하는 과정으로 최신 검증기 사용//전기화학분석기//electrochemical 센서 기술의 발전으로 이어지며 원래디자인의 1.0 % 미만안 경우 실제 손해량은 5% 손실일수도 있기에 ,

정기적인 테스트로

♢ 온도상승.

♢ 공기량 측정. (* external Static Pressure. )

♢ 연료압력.

♢ 연소 연기 농도측정. (* 오일의 경우. )

■ Forced Air Heating: 강제공기 가열 난방.

강제로 공기를 가열하여 난방을 하려 할때 매체는 실내공기를 이야기하며 여기에 사용하는 연료는 자연산 개스, 프로판 개스, 혹은 연료로 사용하는 오일을 이야기 합니다.

난방을 하려고 할때의 중간매체로 물, 스팀, 혹은 공기를 이용하여 필요공간을 난방하려 합니다.

연료사용 난방에는 효율에 따른 중간효율및 고효율를 이야기하며 열발생및 효율적인 효율성으로 콘덴싱 히타및 일반적인 히타로 나뉘여 이야기하기도 합니다.

주로 연통을 통하여 소비되는 효율중 325도화씨//163도섭씨를 이야기하며 고효율 콘덴싱 히타의 경우 120도화씨//48.9도 섭씨를 넘지 않아야 합니다.

(* 최근 고효율 콘덴싱 히타의 경우 가정용및 경량 상업용 연통 사용을 PVC 연통배관 사용을 허가하기도 합니다. Schedule #40. ) p.39.

■ Condensing Furnace: 응축형 난방 설비.

개스 연소시에 발생하는 응축수의 허용온도는 325도화씨/163도섭씨로 열효율을 높이기 위한 응축형난방기기를 사용하게 되면 약 970 Btu 열량이 생성되여 고효율 에너지 난방을 할수도 있기에 자연산개스/Natural Gas, 프로판개스, 혹은 오일을 연료로 사용하게 됩니다.


■ Modulating Furnaces: 가변성 난방 기기.

최근 발전되여지는 제어기술로 필요한 난방용량을 요구열용량//heat loss to heat output에 맞추어 수시로 가동모터의 속도조절이 가능하여 (* Variable Frequency Speed Control Drive : VFD. ) 열효율을 증가시키도록 합니다.

(* PLCE/ IoT / AI. / ICT 기술적용. )

■ Condensing Boiler : 응축형 보일러.

촤근에는 좀더 기술이 발전되여 배기개스 연소시의 잠열손실을 최대한 열교환기로 전환하여 열효율 92%이상의 보일러 생산이 가능하고 최근 해외에서도 인정하여주는 수온식 배관을 통한 에너지 절약을 새로히 적용하려 하고 있기도 하며 필요시에 직접 난방, 탱크에 저장하여 사용하려는 간접적인 난방, 필요시의 지역난방, 복사열 사용. (* 온돌의 경우. ), 혹은 전통적인 레디에터 열교환기 설치등을 사용하기도 합니다.

■ Instantaneous Boiler: 순간온수 보일러.

순간온수 보일러란 필요시에만 가동하여 불필요 기다림이 없이 사용할수 있기에 최근 새로운 건축기법에 적용되며 미주의 경우 주로 상업용으로 전기순간온수기를 새로히 적용 설치 사용하며 가정용의 경우 필요시에 지역난방, 혹은 생활용수에 사용하기에 설치비용에서 절약하며, 탱크가 불필요하기에 쉽게 설치할수도 있다는 잇점을 이야기하기도 합니다.

(* 단점으로는 개스사용 순간온수기의 연소 연도의 검은 후속 연소작용으로 잘못 빌딩외부의 자국을 남길수도 있기에 마주에서는 다주택 빌딩에서는 지방정부에 따라 적용범위가 다를수도 았읍니다. ) p.43.

■ Solar Water Comfort Heating: 태양열 온수 난방.


약 30여년전 석유파동이 일어난 이후, 태양열 이용 난방을 시작하였으며, 최근 급격히 늘어난 에너지 사용료를 비교하여 태양열 사용 난방이 다양하여 지면서, 직접 난방에 적용하던가 열교환기를 이용한 난방용으로 이용하기도 합니다.

태양열을 이용한 난방시스템에는 직접적인 , 혹은 간접적인 방법을 이용하여 //Passive and Active// 펌프 사용에 따라 분리하기도 하며, 직접적인 열이용의 경우태양열 집약부분, 물을 제2의 촉매제로 사용하여 펌프를 가동하여 열교환기를 사용하는 방법을 이야기하며, 열관리를 중요시 하기도 합니다.

■ Solar Air Heating.

태양열 사용 공기를 열집약 매체//구멍이 많은 태양열수집 매체를 사용하여 뎁혀서 난방으로 사용하려 하는 방법을 이야기하며, 건축물 재료를 선택하던가 검은색 외벽을 이용하는 열수집 방법등을 사용하가도 합니다.

태양열 수집으로 전기및 열 생산 가능으로 최근 녹색 에너지//재활용 에너지로 많은 사용을 하고 있기도 합니다.

■ Waste-heat Recovery:

최근 새로히 관심을 받고 있는 녹색 에너지 재사용중에 폐열모집 재사용 문제가 재기되면서 가정용, 혹은 상업용으로 나뉘며, 불필요한 열을 제거하여 필요한곳으로 재사용하려는 운동이 오래전부터 이루어지고 있습니다.

열교환기를 사용한 에너지 사용문제, 응축기에서 생산되는 열재사용으로 필요부분의 난방용 용수 사용, 혹은 가정용 온수 사용에 쓰이기도 하며 필요시에 여름철 난방 (* 습기제거용. )용으로 사용하며 일년에 약 3500 kw전력 절약의 효과를 가져다 주기도 합니다. p.46.

■ Radiant Panel System. : 복사열 페널 사용 방법.

최근 설치되고 있는 복사열 페널 설치는 단위면적에 대한 난방이 가능하고 골고루 열분포에 장점이 있다하여 많이 사용하고 있으나 복사열을 사용하려는 냉방시스템에서는 주변 응축수 발생에 대한 대책마련이 없어 실시되지 못하는 과정에 있기도 합니다.

(* 최근 해외 냉난방 공조 박람회에 냉난방 복합 복사열 페널이 가능 (?)하다는 소식이 들려오지만 직접 확인할 방법을 찾을수 없기에 , 혹시 해외 회원 여러분들중 아시는분 계시면 알려주셨으면 합니다, )

복사열 페널설치는 여러가지 형태로 마루, 천정, 벽면설치가 가능하며 지역적인 부분설치도 가능하여 열소비를 미리 방지할수 있는 잇점도 있읍니다.

특히 복사열 사용의 경우 감촉에 의한 열감지 능력이 높은 감성의 효과를 볼수 있어 오히려 낮은 온도유지로 관리가 가능하며 물을 순환하여, 혹은 전기를 사용한 페널사용으로 에너지 절약에 좋은 효율을 볼수도 있읍니다.

■ Thermal Mass : 축열재.

축열재란 주어진 열을 얼마만큼 축적할수 있는지 건축재료에 따라 측정할수 있으며, 재료에 따른 효율성은 콩크리트와 벽돌이 나무재질이나 프라스틱 재질의 비율에 비하여 높기에 건축 디자인에 따른 효율을 찾을수도 있읍니다.

최근 공법중,

Trombe Wall 이라 하여 콩크리트 벽면과 그림자 , 그리고 유리를 외벽에 거리를 두고 설치할때의 태양빛의 각도에 따른 겨울철 열흡수및 여름철에는 반사하는 특성및 그늘짐/그림자 형성을 사용한 에너지 절약을 에너지 절약에 사용하려 하는 공법을 이야기 하려 합니다. p.49.

■ Optimized Steam System: 스팀 시스템 사용 절약.

최근 새로히 적용되는 상업용 스팀 시스템은 적절한 용량 디자인, 관리, 발란스, 및 수리에 적용되며 필요량에 따른 적절한 시간에 보급에 규정되는 조건에 에너지 절약 녹색 운동에도 적합하여야 합니다.

■ Steam Traps Management : 스팀웅축수 관리.

스팀은 필요한 난방의 한가지 촉매제로 필요한 부분에 보급되여 난방및 팔요 열교환을 하게 되며, 열교환으로 생기는 응축수 (* Condensation water ) 관리를 중요시 합니다.

스팀의 순환관계로 열손실이 부득이 하나 적절한 응축수제거는 소음문제 (* hammering ) 제거로 트렙관리 문제가 중요시 되며, 스팀이 제조될 시간의 배관에 충격 (* Thermal shock. )문제는 얼마나 빠른시간에 스팀을 물로 전환시켜 (* steam trap. ) 보일러로 빠른시간에 재순환 하여 에너지 손실을 최소로 하여야 합니다.

최근에는 스팀트렙의 가동여부를 디지털화하여 에너지 소모를 최소화 하려 합니다. p.51.

■■■ Comfort Heating / Cooling Combination Systems.

미주에서는 냉난방 사스템이 한몸체에 설치 가동될때 중앙집중식 시스템 (* central unit )이라 부르고 해외에서는 시스템유닛이라 부르기도 합니다.

그중에 많이 사용하는 방법은

@ 공냉식 힛펌프.

@ 지열사용 수냉식/공냉식.

@ 소규모 시스템 벽관통 냉난방기.

@ 중앙집중식 냉난방 개스, 오일, 전기사용 시스템.

● 미주에서 가장 많이 설치 사용하는 중앙집중식. (* 가정용, 상업용 포함. ) p.53.

● 호텔이나 작은 사무실 벽/참문설치 힛펌프.

● 최근 많이 사용하는 지열사용, 태양열 사용 및 폐열사용하여 기계적인 압축기//compressor 사용없이 열효율을 극대화 하려는 녹색환경 시스템.

■ Geothermal System :

○ Systems:

♢ Single Pass.

♢ Horizontal Loop.

♢ Vertical Loop.

▪ Direct Expansion (* DX. )

■ Air to Air Heating Pumps.

■ Packaged Terminal Air Conditioners. (* PTAC . )

**


** 윗사진은 미주에서 많이 볼수있는 벽을 통한 배기시설이 가능하도록 하여 모텔이나 호텔 및 간이 사무실에 많이 설치하는 냉난방 공조기로 최근에는 R -410A 사용 힛펌프에 전기히타 (* 비상용및 예열사용 기능포함. )설치로 가장 흔한 설치/수리가 가능 하기도 합니다. p.57.

■ Minimum Split System : 소형 냉난방 공조기.

소형 시스템은 오래된 건물에 덕트 시설이 없거나, 설치가 쉽지 않은곳에 설치 사용하며, 최근 개발도상국 아파트 시설에 장소를 절약 (?)하기 위하여 부분적인 장소에 사용하려 설치하는 공조기이기도 합니다.

최근에 새로히 디자인 되어 한개의 실외기로 여러 장소에 나뉘여 설치하려는 멀티유닛 설치 (* Variable Refrigerant Distribution // Heat Pump. )로 아예 상업용 빌딩에서 공해가 심한 보일러설차가 없어져 갑니다.

열효율면에서 최고 21 SEER를 , 제품에 따라 120층까지 설치/사용이 가능하다고 합니다.

(* 참조: DAIKIN, 기타 제품설명서 . 본까페 종합검색 가능. )

■ Electrical. : 전력 보급.

많이 보급 사용되여 지는 전가공급은 주로 화력발전/개스를 사용하여 송출되기에 공해발생, 환경피해, 재활용불능 등의 피해를 주고 있기에 , 최근 새로운 친환경 에너지로 태양열, 풍력, 조수/파도, 수력및 원자력 발전을 사용하려 합니다.

전기발전으로 인한 공해피해를 방지하기위하여 새로운 기술개발및 소비자들의 에너지 소비절약및 고효율 가전제품 사용등을 중요시 하기도 합니다. p.59.

해외에서는 한편으로는 기술해외진출이 활발한 방면에, 정권에서는 아예 공사중인 발전소도 폐쇄하려는 무심함을 들러내고는 하여 해외기술정책 혼란및 국제신용 관계를 무시하려 합니다.

좀더 장기적인 안목과 실현하려는 정책의 조화를 시간이 걸리더라도 실천할수 있어야 하며 서로 다른의견도 참조할줄도 아는 국민을 위한 정책이 필요하지 않을까요 ?

■ Electrical Power: 전력 사용.

전기사용료는 소비에 따른 보급전압(* voltage. )과 소모량 (* ampere )을 계산하여 킬로왓트 (* Kw. )로 계산하여 요금을 책정하기도 합니다.

전기보급은 필요에 따른 병렬 (* parallel electricity. ), 혹은 직렬. (* Direct-drop electricity. )로 구분하기도 하며, 필요에 따른 두가지 전압용도로 모타를 사용하기도 합니다.

소비자 선택에 따라, 혹은 지역에 따른 전력공급 선택은 비용절감에 따른 현명한 선택이 중요합니다.

■ Nuclear Power. : 원자력 .

원자력발전은 1954년이후 보급되여 사용하여져 왔으나 가끔 발전사고로 인한 자연환경 피해사항 혹은 인명피해가 크기에 장소에 따라, 필요에 따라 줄여나가거나, 혹은 늘여가려는 서로 상반된 국가이익에 따라 줄이기도 하고, 늘려나가는 사항이 지구상에서 벌어지고 있기에 정책입안자의 신중한 선택이 필요하지 않을까요 ? p.61.

■ Fuel Cells: 연료전지 //축전지.

최근 일본정부의 방해로 밧데리 사용 기술적 부분 생산을 방지하려할때, 그동안 거대기업 그늘에서 빛을 못보던 중소기업에서 새로히 뒷받힘을 보조받아 전세계 생산체재 붕괴를 막을수 있었으며, 오히려 중소기업의 기술적인 향상에 힘입어 물량공급이나 혁신적인 물량공급과 제3국의 노동력 사용으로 고용산업이 성장하게 됩니다.

전기차량 생산이 21세기 앞서가는 새로운 산업이기에 공조업계에서도 같은 맥락의 기술향상과 공조하여 자연환경 개선에 함께 할수 있어야 합니다.

■ Photovoltaic : 태양광.

photo: 빛//태양 빛.

voltaic : 전기발생.

cells: 태양광 흡수를 위한 물체로 여러가지 형태로 설명할수 있으며 지붕이나 지상에, 혹은 최근에는 바닷물위에 설치하기도 합니다.

태양광 설비는 충전및 재충전이 가능하기도 하며, 서로 내부적인 연결로 전력공급망 형성으로 친환경 요소로 많이 사용하기도 합니다.

■ Windows Turbine : 풍력 발전

풍력발전은 풍력정미소와는 다른 해석으로 풍력을 사용한 정미소 역할 , 혹은 풍력을 사용한 전기발생/발전용 사용에 서로 다른 역할을 하기에 아마도 많은곳에 설치되여 사용하는것을 볼수가 있읍니다.

밧데리 사용 발전방법에 적용되여 수집된 풍력발전 전기를 수집하여, 직력및 병렬전기 발전으로 필요한곳에 사용하는 새로운 기술개발로 자연환경 보호에 한몫을 하기도 합니다.

제한된 지역사용 0.1 평방킬로에 1.0 메가왓트, 20킬로평방// 7.7 마일평방 거리를 두고 서로 풍향에 방해받지 않도록 합니다. p.65.

**

*** 올려드리는조항들은 미주에서 일급면허소지자 혹은 에너지 관리책임자에 필요한 최근 사항을 올려진 교재를 번역하여 올려드리기에 필요시에 시험교재로 대체할수도 있읍니다.

(* 보조기사 감독 후원 기관인 FSU (* Ferris State University ) 발행 녹색 환경 교재. )

*** copyright * 2019.

*** 냉매회수는 공조인의 의무사항입니다.

** Motor Efficiency : 모터가동 효율

공조부분에서 제일 많은 전력소모가 차지하는 비용이 제일 높기에, 급기, 환기, 급수, 환수등 열매체를 움직이어야 하는 동력으로 최근 에너지 소모를 줄이려 하는 방법이 사용되기도 합니다.

@ Electronic Commutated Motor. (* ECM. )

최근 갑자기 많이 사용하는 모터중 직렬전기사용 (* 속도제어가 가능. )모타를 예를 들수 있으며, 단점은 설치비용이 높다는것입니다.

@ Variable Frequency Drive : VFD. 가변형 모터.

특히 최근 많아 사용하고 있는 단상 혹은 삼상전기 사용에 변형하여 상업용및 공업용에 사용하면서 필요시 풍속 및 풍량을 조절하여 에너지 절약에 사용하도록 합니다.

@ Variable Speed Drives: VFD. 가변속도 모터.

위에 올려진 세가지 형태의 속도조절 모타는 최근 개선되며 생산원가 절약으로 대중화되여 에너지 절약에 많이 사용되고 있는 기술이기도 합니다.

■ Lighting : 전구사용.

최근 많은 기술발전으로 전구사용에 효율을 요구하는 기술적인 방향으로 형광등에서 LED 전구사용으로 변화하면서 전력소모가 30%에서 50% 까지 절감되는 시대에 도달하면서 구세대 사고방식에서 신세대의 새로운 생활방식이 바뀌기도 합니다,

교재발행시와 번역시기에 시간차이로 수많은 변화가 왔기에 구태에 속하는 부분은 생략하기로 합니다.

지금도 세대차이로 젊운꿈을 펼치지 못하는 많은 젊은 영재 여러분들의 화이팅 응원합니다.

(* 예: 태양열과 태양공을 구분할줄 모르는 세대와 공존하여야 하는 젊은세대 여러분 힘내세요 ! )

@ LED (* Light Emitting Diode. )

LED 전구의 단점은 구입비용이 높으나 전력사용 비용이 30%에서 50%낮기에 관리자 입장에서 신중하게 대처하여야 하고, 미주의 경우 첫번째 설치 교체 비용을 중앙정부와 지방정부, 그리고 전기공급회사에서 50% 정도를 감가하여 주기에 보조기사 근무 대학 생활관/도서관 교체가 가능하였고 앞으로도 계속하여 전구교체가 정부당국의 협조로 진행될 예정입니다.

(* 보통전열구 생명 :2500 시간. LED 전구 생명. : 5000 시간, 전력소모 30% 절약. )

" Go Green. "이란 탄소화물 생성줄이며 적은 에너지 사용, 작은 열용량 사용으로 냉난방 사용 절약등으로 자연친환경에 영햐을 주려 하는 행동. p.71

■ Tidal and Ocean Energy: 조수영향 에너지.

아세요 ? 최근 발전연구 중에 있는 바다의 조수현상/파도 현상을 사용한 Green Energy 기술이 발전향상되여 외지에서도 필요전기를 발전사용 하기도 합니다. 특히 파고가 높거나 빠른곳이 유효하다 합니다.

■ Ghost Loads : 보이지 않는 전력소모.

최근 에너지 절약 방법중 쓰지 않는 전기제품을 콘센트//Outlet 에서 뽑아 놓아야 한다는 이론으로 충전기기, 텔레비젼, 기타 전자제품 /전기제품을 전원에서 차단하여야 한다는 절약운동이 새로히 진행되기도합니다. p.73.

■ Residential Major Appliances : 가전 제품.

많은 회원님들은 지금쯤 (* Appliance ) 란 단어에 잘이해가 가셨을거라 짐작합니다. 사용하는 전원사용에 따른 모든 기기를 통합하여 Appliance 라 부르며 사이즈나 용량에 따라 가정용 혹은 상업용이라 구별하면서 에너지 효율을 가늠하기로 합니다.

생각하는 문화적인 차이나 정책적으로 서로 다르기에 어떤정책이 각나라 사정에 적합한지가 다르기에 글올리는 보조기사의 글에 동조하시거나 아닌 그룹도 있기도 하면서 기술적인 면에서 20년 혹은 30년차의 이질감도 피부로 느끼기도 합니다.

미주의 전기료나 고국의 전기료를 감안할때 비용이 10%편차밖에 나지 않으나 고국에서는 한여름 전기사용료에 프리미엄을 얹어 대량사용을 방지하려 합니다. (* 한여름밤 열대야 현상 소비자의 고통 (?) )

최근에는 가정용 부엌 레인지, T.V,. 오븐, 제습기, 가습기 혹은 빨래건조기에도 에너지 절약형이란 노란딱지가 붙여지기도 합니다.

■ Green Plumbing Systems: 환경에 적합한 배관/수돗물 사용.

용수로 사용하며 마실수 있는 배관설비는 최근의 친환경 시설에 매우 중요하게 생각하여 용수사용에 소모되는 에너지 절약 부분을 되도록 최소화 하려고 디자인하며 제품생산에서 부터 조례로 규제 하려 합니다.

Hydrologic cycle: 수돗물 사용:

사용하려는 수돗물중 마실수 있는 용수//potable water, 혹은 세탁할때 쓰이는, 세척시에 쓰이는 용수및 사용후의 하수도 시설 사용 문제, 혹은 일차적인 사용후 함부로 버리지 않고 재사용 (* grey water )하거나 폐수 재활용//열교환기 사용 문제가 새로운 에너지 절약 혹은 친환경 기술로 오래전부터 전하여져 오고 지방정부의 조례에 따라 강제하기도 하며 제품회사 제조에도 적용하기도 합니다.

**

* Wastewater: 폐수.

필요장소에 사용후 하수구로 보내져야 할 물.

* Storm water: 빗물.

비가 오면서 지붕에서나 길에서 하수구로 가기전에 사용하려고 빗물을 한나의 장소로 모으려 하는 빗물.

* Rain Water : 빗물.

장소에 따라 사용할 먹을물, 혹은 기타 위생과 관계없는 곳에 사용하려고 모으는 경우.

(* 외진곳에서 수돗물이 없는 경우에 모아서 사용하려는 빗물. : Cistern Tank. )

■ Potable Water Conservation : 식용수 절약.

1992년이후 미환경청의 친환경법 개정으로 화장실 변기 사용용량 규제로 변기사용시 1.6갤론, 소변기 사용시 1.0갤론, 샤워사용시 80psi// 분당 2.5 갤론, 수도꼭지 사용시 2.5갤론//80 psig. 수도꼭지 에어레이터//분무기 2.5갤론/분당, 절약형 수돗물 0.25 갤론/분당//gpm., 등으로 바뀌여 최근에는 예전에 사용하던 수돗물 사용방법이 전면적으로 바뀌여 사용하고 있기도 합니다.

* Flow restriction :

최근 건축되는 상업용 건물에 사용되는 수돗물 사용시 제일먼저 물의 흐름 (* 압력 //량. ) 및 동시에 발생하는 하수처리를 중요시 합니다.

* Faucets :

며칠전 새로 설치한 부엌의 수돗물 꼭지//밸브// Aerator// 분무기의 사용시 수량 제한 (* 15% )에 대한 사용량절약 사항.

* Shower head:

보통가정집의 샤워시설 사용량이 평균적으로 22% 이라 하여 새로운 샤워관련 밸브는 1.5 ~ 2.3 gpm// 8~ 9 리터 사용량으로 새로히 규정하여 실시하는 친환경 정책이기도 합니다.

* Pre-dinner spray valves.

상업용 부엌시설에서 식기세척시의 사용량이 3~ 3.5 갤론에서 2006년이후 약 절반량인 1.6 gpm으로, 더나아가서 1.3 gpm으로 바뀌면서 세시간 사용의 경우 약 180갤론의 물을 절약할수 있다 합니다.

아세요 ?

지구온난화현상으로 알프스산맥의 빙하와 눈이 많이 녹는 현상으로 미래의 물조달 사항이 줄어들어 잘못하면 50년후 마실물에 가뭄현상을 불러올수도 있다하여 절약분야를 중요시 합니다.

■ High Efficiency Plumbing Fixtures : 고효율 용수 사용 집기.

최근 많이 시중에 사용되것중 하나가 변기사용 물절약형. (* ultra low flush// ULF. )으로 1.6갤론에서 1.0갤론으로 변화하여 많은 소바자들의 불평이 접수되기도 합니다.

모든 변경사항이나 법규/조례 규제사항을 소비자의 자진하여 스스로 숙지, 공부하여 지켜져야할 사항아기도 합니다. (* 각자 소속 사회의 일원으로서의 의무사항. )

* Water Closet. (* toilets. )

@ 변기사용의 소모량이 전체 사용량의 27%가 가정용, 50%가 상용이며 농사용용수는 포함되지 않습니다.

* Ultra Low Flush Water Closets.

@ 이전 사용량 1.6갤론에서 1.28갤론 // 사용시 용량으로 절약차원의 새로운 용기사용.

○ Flush meter.

○ Flush meter tank.

■ Duel flush water closet.//이중용수 사용 .

@ 변기사용량에 따른 두가지 용수사용 //flush으로 0.8 / 1.0 갤론, 혹은 1.28/ 1.6갤론 사용등으로 나뉘여 사용하려는 방식으로 약 67% 절약할수 있다 합니다.

■ Ultra Low Flush Urinals.//최소량 사용. p.83.

1992년이후 미환경청 요구 사항으로 최소량 용수사용조건으로 0.5갤론 혹은 더작은 용수사용량을 요구하여 사용하려는 새로운 절약방법으로 약 50%이상을 절약할수 있다합니다.

■ Waterless fixtures: 물없이 사용 하려는 배수방법.

19세기 이후 사용하여 오던 변기사용 방법으로 지금도 지방도시에 가면 볼수 있는 방법으로

@ Waterless : 물없이 변기사용.

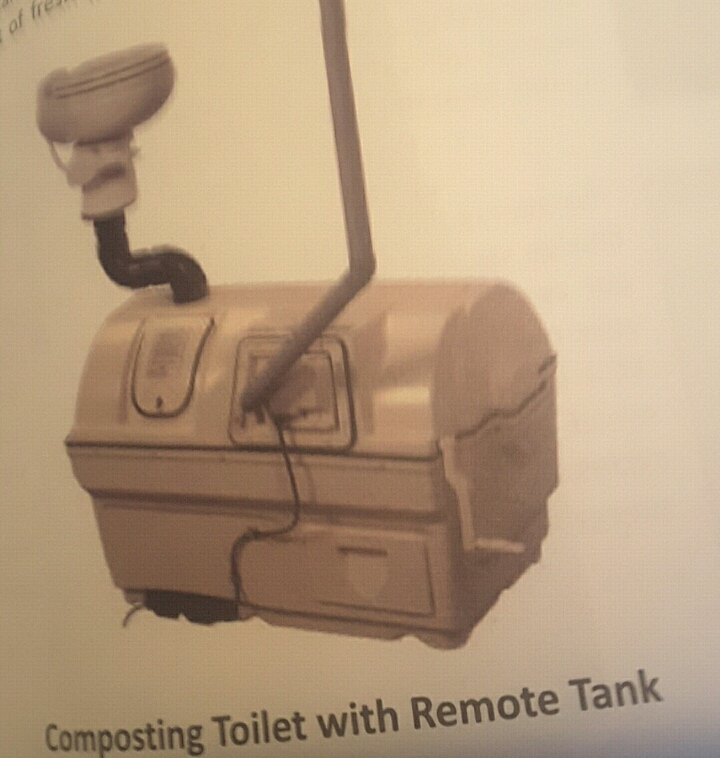

@ Composting toilets :

알고있는 외간변소가 아닌 미리 만들어진 퇴적시설로 많이 알고있는 퇴비시설로 해석하면 될듯합니다.

@ Removable Catridge/Insert Waterless Urinal.: 휴대형 소변기.

물을 사용하지 않고 소변을 모아 일정한 장소에 모아 퇴비로 사용하려는 방법으로 약 45,000갤론의 물을 절약할수 있다 합니다.

@ Catridge Free Waterless Urinals.: 중간매체없이 물사용하지 않고 사용하는 소변기.

최근 해외에서 유행하는 자동차 이용 캠핑이 인터넷에 올려지면서 유튜버들의 불만인점 하나이가도 하지요. 많은 시설이 편의사항에 문제가 없으나 간혹 도서지방이나 산간지방에서 불편함을 겪는다 합니다.

이런 경우 사용하는것이 물사용하지 않고 필타없이 특수처리//약품처리하여 처리하려는 방법.


*** 아세요 ?

보조기사 거주지에서는 상수도 사용료에 하수도 사용료를 별도로 계산하여 수납할때 하수도 사용료가 상수도 사용료에 4배를 납부하여야 하며, 한여름 잔듸에 사용할때 평소 사용량을 넘는경우 가산세가 자동으로 가산되기도 합니다.

***

* 오늘아침 신문에 올려진 개발도상국 수돗물 사용 환경 재해문제 내용입니다.

* 몇년전 청계천 사진을 보아서도 알수 있듯이 계획된 도시계획에 상수도 문제와 하수도 문제 해결없이는 상상하는 친환경 문제는 점점더 복잡한 문제로 발생되기도 합니다.

* 무심히 바라보는 동아시아 국가의 수상가옥, 하수시설없이 버려지는 생활용수와 공중화장실 시설없이 버려지는 오물처리.

■ High Efficiency Plumbing Appliance: 고효율 가전제품.

세탁기나 세척기 사용시 용수사용 비율을 계산하여 10%에서 50%이상 물사용 절약를 하려 할때 주어지는 표시 " Energy Star. "가 시중에서 많이 사용되고 있으며 미환경청 요구사항으로 의무화하고 있기도 합니다.

■ Hot Water Distribution System.//온수사용 절약형.

• 온수기 및 배관 열차단재료/절연재 사용.

• 온수기 순환및 환수 방법.

• 배관 사이즈및 설치 방법.

• 에너지 절약형 설치. p.91.

■ Hot Water Circulation System : 온수 순환 시스템.

• on demand water circulation systems.: 필요시 순환.

최근 많이 사용하는 센서사용, 시간적용, 펌프가동, 필요량 공급.// AI, IoT. 사방변사용.

• Dedicated water circulation systems.: 정하여진 순환.

미리 정하여진 환수배관 설치에 대한 사간가동, 온도감지.

• Gravity circulation systems. : 자연중력 순환.

미주 가정에 많이 사용하던 사용량에 대한 압력차이에 대한 급수가동 .

■ Water Distribution Piping Installation : 배관설비 설치.

촤근 해외에서 급작스럽게 논의 되는 기계설비 근대화 개정사항에 대책도 없이 정치인의 입안사항으로 내년이면 개정실시 된다는 기계설비 개정안에는 배관설비 친환경 정책도 포함되여 실행될 예정입니다.

해외사는 보조기사는 수박겉핥기 사항으로 현장교육및 훈련을 하고 있는 사항에서 많은 사항들이 사전공지나 교육 훈련 유예기간없이 닥아오는 사실에 과연 실행이 가능할까요 ?

(* 참조: 국제공조일반사항. 국제배관 설치사항. 친환경 정책 재검증. )

■ Protection of the Water Distribution System. : 배수관 보호.

@ Cross Connections :

혼용배관 방지.

@ Back flow preventer :

역류방지.

@ Water Hammer :

수격방지. (* 진동소음 방지. )

@ Thermal Expansion:

팽창방지.

@ Compressible cushion:

압축에대한 여유간격.

@ Arrester.

소음진동 방지.

@ Pressurized cushion.

압력편차 충격방지.

@ Polluted // Contaminated.

오염 방지.

■ Water Heating Equipment.

온수 기계설비.

@ Conventional storage water heaters.

온수탱크.

@ Demand// Tank less // Instaneous water heaters.

순간온수기.

@ Heat Pump water heaters.

힛펌간접 온수기.

@ Solar water heaters. p100.

태양열 사용 온수기.

■■■ 중복되는 사항을 참고사항으로 하여 공부하기로 합니다.

* 올려드리는 번역물은 친환경 기계설비에 대한 종목으로 필요시 건물관리자의 자격증에 연관되기에 올려드립니다.

* 참조: Green Awareness : Green Mechanical Council. HVAC Excellence.

* 본까페에서는 회원 여러분들의 많은 협조를 기다리고 있습니다. 질문사항 환영하기에 적극적인 질문 댓글형식으로 올려주시면 성의껏 답변드리겠습니다.

* cafe.daum.net /hvac.cafe.daum.net.

* 608reports@epa.gov. // epa.gov.



다음검색
