■■■ 쳅터 32장: 가정용 중앙집중식 냉난방 시스템.
앞서 이야기 하던 덕트가 없이설치, 사용하지 않고, 지역에 구애받지 않는 중앙집중식 냉난방 시스템은 2020년도를 맞으며, 또하나의 발돋음을 하게 됩니다.
■ 32.1: 중앙집중식 냉방 시스템.: Central Air Conditioning.
최근 설치되는 가정용 중앙집중식 냉난방 시스템은 실외기 (* Outdoor Unit. )와 실내기. (* Indoor Unit )으로 구분되여 설치 사용하며, 최근의 추세인 열효율 증가 요구사항과 외부 공기 환기 요구사항 첨부로, Germicidal Light // U.VLight, Humidifier, Fresh Air Intake, ERV, HRV 등을 옵션사항으로 설치 하기도 합니다.
Germicidal light: 살균 라이트.
Humidifier : 가습기.
ERV : Energy Recovery Ventilator.: 에너지 복구 환기시설.
HRV: Heat Recovery Ventilator. : 열 복구 환기시설.

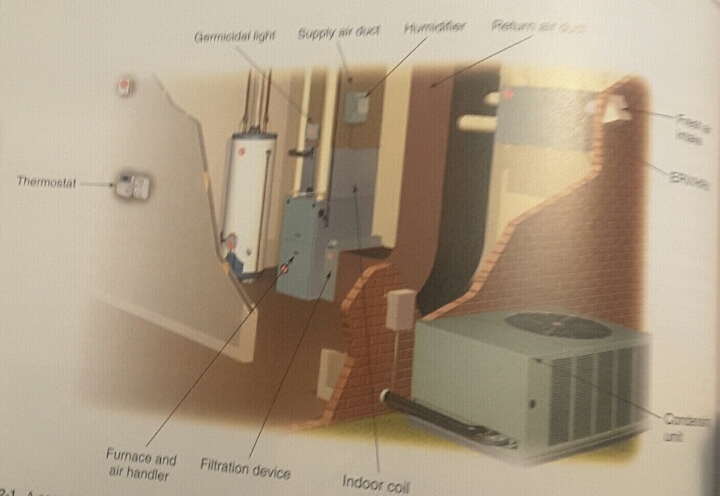

(* 윗그림 참조. 거주지 지역에 따른 설치 옵션은 서로 다를수도 있기에 항상 기준사항을 인지하여야 합니다. )
■ 32.1.1. 일체형: Unitary System.
중앙집중식 냉난방 시스템 설치에는 크게 두가지로 나누어 이야기할수 있지요.
일체형이란 한개의 몸체에 냉난방, 제습기, 필타,및 환기 시스템이 설치된 경우를 이야기 하며, 혹은 필드에서 펙키지 유닛, 혹은 설치장소에 따라Roof-Top-Unit (* RTU. )이라 부르기도 하며,
현장에서 필요한 부분을 결합하여 설치하는 가정용, 혹은 상업용으로 필요 연결부분을 옵션사항에 따라 설치하기로 합니다.
(* 노트: 미주에서는 공조기계설치에는 설치면허소지자에 한해서 설치허가 취득후에 작업이 가능합니다. 설치허가 사항은 국제공조일반사항 조례 참고, 거주지 정부 조례 참고. )
■ 32.2: 분리형 시스템: Split System.
실외기와 실내기의 별도 분리되여 필요장소에 배관연결로 설치되는 경우를 이야기하며, 개스힛, 힛펌프의 경우도 같은 방법으로 설치하게 됩니다. 촤근 디지털 방삭의 스마트폰 연계 사용방법은 보조기사 해외 방문시에도 대학근무지 BMS (* Building Management System )를 지구 반대편에서도 관리및 제어가 가능하기도 하며, 필요시 자동으로 소방서 연락, 엘리베이터 수리, Water Treatment 필요 화학물질 배달등을 자동처리할수 있기도 합니다.
■ 32.2.1: Quick-Connect Couplings.

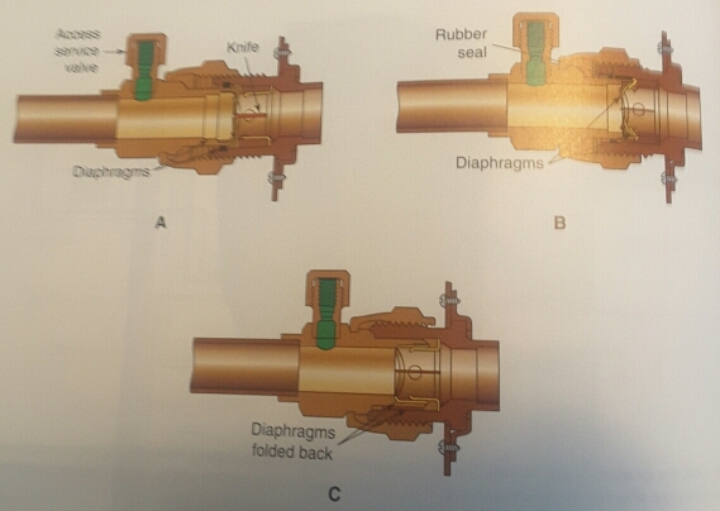

배관설치 방법중 하나인 서로 같은 배관 사이즈 접합 작업중 하나인 용접작업없이. 미리 충전된 배관을 현장에서 접합하여 사용하는 방법으로, 필요시 제품회사 설명서를 중심으로 작업을 하도록 하여야 합니다.
(* Male fitting & Female fitting with pre-charged with Refrigerants. )
■ 아세요 ?
필요작업 전후에 냉매회수 필수및 미환경청 공기청정법 요구사항인 진공작업, 그리고 사용 냉매 충전요령이 실시되어야 합니다.
■■■ 32.3: 편의형 냉방 제어: Comfort Cooling Control.
중앙집중식 냉난방 시스템이란, 난방, 냉방, 가습, 제습작용을 하려고 하면서, 옵션사항으로 전동식 필타 (* Electrostatic Filters. )설치도 포함되기도 합니다.
■ 아시지요 ?
최근 새로히 짓는 아파트에 전자동 제어시스템 설치로 냉난방 시설 제어, 환기, 엘리베이터 부르기, 각방의 전기 자동제어, 현관문 자동제어 (* 원격조절. ), 화재방지, 도난방지등이 자동으로 제어되가도 합니다. 물론 옵션사항으로 설치 관리되기도 하지요.
■ 냉난방 교체: (* Thinking Green. )
2년전 보조기사의 냉난방 시설을 전면적으로 교체하여, R -410A 냉매사용, 개스난방 효율 80%, 가변성 펜 속도 제어 등의 에너지 고효율 중앙집중식 냉난방 시스템 교체로 개스 / 전기 사용 비용이 약 30%로 줄어둘었지요.
■ 32.2.4: 기화기 설치.
● 응축수 배출: Condensate Drainage.
냉난방 시스템 설치시에 생성되는 응축수 배출문제는 국제공조일반사항 조례사항으로도 규제되는 허가사항이기에 항상 주의하여야 하는 사항이기도 합니다.
■ 32.4.4: 전기 시설 설치: Installing Electrical Wiring.
공조시설 설치에 필요한 전기시설은 반듯이 제품설명서에 따른 설치사항및 전기설치 면허소지자의 허가사항으로 설치후 안전검사를 필수로 하여야 합니다.
(* 주의사항: 해외에서 벽걸이설치시에 전기시설 설치 허가없이 작업시에 불법으로 간주하며. (* 미주의 경우. ))
■ 주의사항:

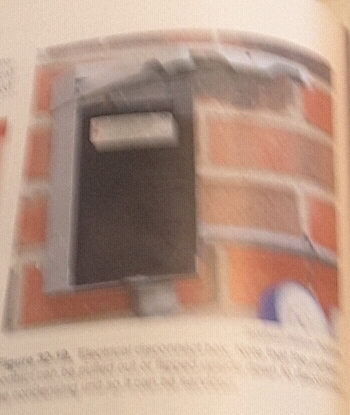

전기절전 실외설치시 방해없는 거리 시각내에 (* 15미터 /50피트. ) 절전박스 설치. (* Disconnect. Box. Fused/Non-fused Box. )
■ 32.7: Variable Refrigerant Flow. (* VRF. ) System : 다변성 냉매 시스템.

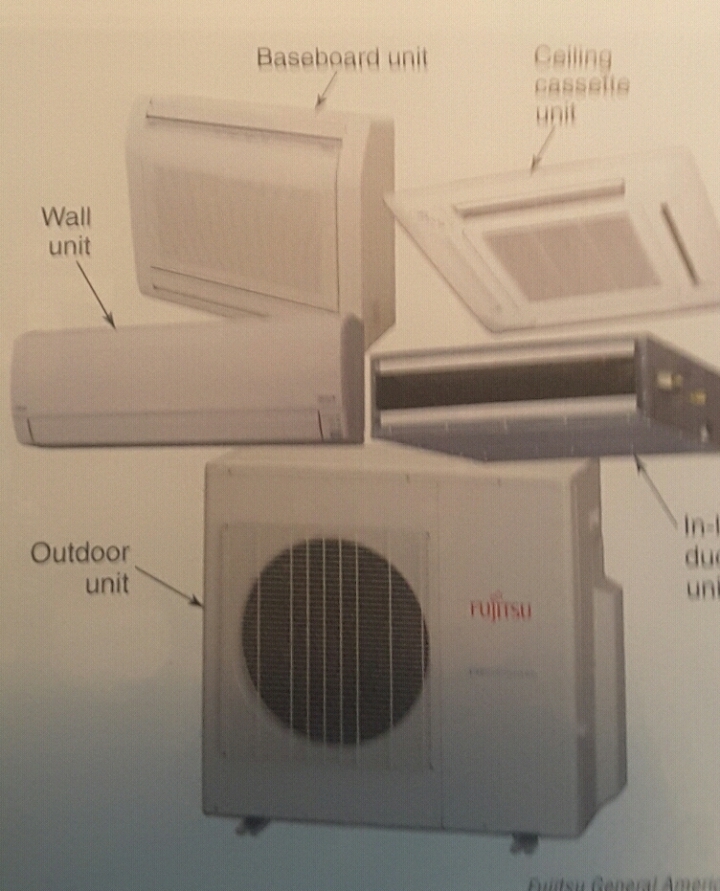

주로 해외에서 이야기하는 멀티유닛 시스템을 이야기 하기도 하며, 한개의 실외기에 필요숫자에 따른 별도의 실내기//벽걸이를 설치사용 하기도 하며, 최근에는 필요에 따라 냉난방/힛펌 가동이 디지털가술 적용으로 가능하여지기도 하며, 원격조절이 해당 프로그램에 따라 가능하기도 합니다.
(* VRF. 종합검색 가능. )
■ VRF시스템 가동에 필요한 시스템.
● 인버터 기술 적용 압축기.
● 인버터 기술 가변성 실내외기 펜 모터.
● 인버터 기술 적용 전자변 팽창밸브.
(* 교과서에 올려진 여러가지 내용은 이미 뒤떨어진 내용이 많기에 생략하기로 하며, 되도록 제품설명서를 중심으로 설치 사용 하도록 합니다. )
■■ Review Questions.
1. A standard split system that provides central Air-conditioning includes which one of the following system components. ?
a. An air-handler.
b. A chilled water pump.
c. An inverter.
d. A y-tube.
2. Which of the following best describes a field erected Air-conditioning system. ?
a. All parts of the system are bundled together by the manufacturer, but assembled on-site.
b. The parts of the systems are purchased separately and then assembled on site.
c. The system is preassembled by the manufacturer and installation requires only electrical connection.
d. The system is constructed in the middle of a field.
3. Which of the following statements regarding split system is not true ?
a. The air handler, furnace, and evaporator coil are installed indoors and the condensing unit is installed outdoors.
b. An evaporator coil can be installed in the supply plenum of a forced-draft Heating system in ordered to add Cooling capability.
c. In a split system, the supply and return ductwork must pass through the building's exterior wall.
d. All of the above.
■■■ 아세요. ?
● 냉매회수는 공조인의 의무사항입니다.
● 냉매취급자격증 소유는 공조인의 의무사항입니다.
● 냉매회수 관련 교육및 훈련은 공조인의 의무사항입니다.
● 냉매회수 관련 안전 작업은 공조인의 의무사항입니다.
