쳅터 33: 상업용 냉방 시스템.: Commercial Air-conditioning Systems.

heatingkim 2020. 4. 28. 12:45

쳅터 33: 상업용 냉방 시스템.: Commercial Air-conditioning Systems.

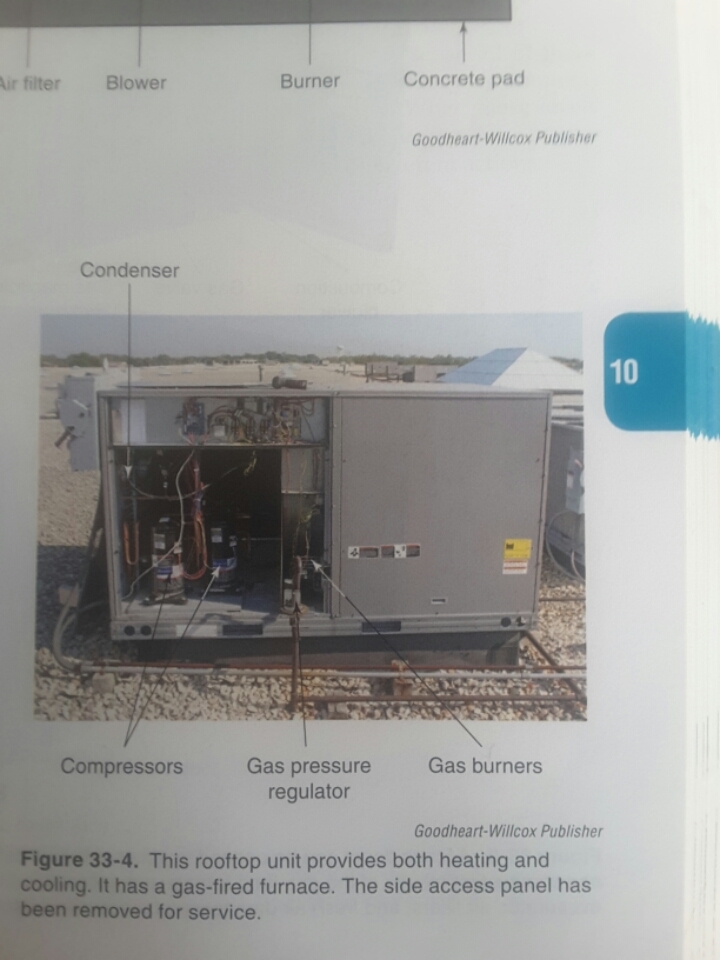

33.1: 실외기 유닛: Rooftop and Outdoor Units.

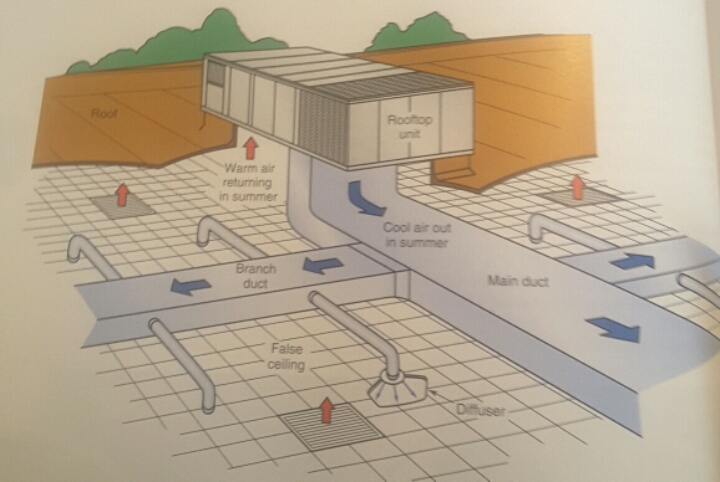

Rooftop unit (* RTU. ): 주로 상업용건물 지붕위에 설치하는 냉난방 시스템, 혹은 실외기에는 냉방, 난방, 혹은 냉난방 시스템으로는 옵션사항에 따라 냉난방, 환기시설등으로 필요한곳에 덕트를 통하여 배급되기도 합니다.

Packaged Outdoor Air-conditioning Unit이란 옵션사항에 따라 실외부분에 설치사용하려 하며, 콩크리트 바닥설치위에, 프레임위에 설치 사용하려 합니다.

■ 지붕위에 설치하려 할때,

● 설치하려는 설비의 무게를 견딜수 있어야 하며,

(* 지방정부 요구사항으로 설계도 제출, 설치장소 기둥무게 관련 제출등을 의무적으로 제출. )

● 설치장소 입구 설정및 지붕누설 문제검증.

● 서비스 용이.

● 날씨와 상관 관계.

● 지붕출입 안전관계.

● 사시사철 가동여부.

■ 33.1.2: 환기: Air Circulation.

● The return damper : 환기 댐퍼.

● The conditioned air damper: 처리된 공기 보급 댐퍼.

● The Exhaust air damper.: 배기 댐퍼.

● The fresh air damper: 실외청정공기 댐퍼.

● Filters: 필타.


■ 에너지 절약 시스템: Airflow side economizer.

냉난방시설가동시에 실외온도가 실내온도보다 낮은 경우, 에너지 절약을 위하여 댐퍼를 이용하는 방법을 사용하려 할때,

● 실내 온도.

● 실내 습도.

● 실외 온도.

● 실외 습도.

(* 주로 P/H Curve// 몰리니에 곡선 비교. )


실외온도를 사용하여 에너지절약을 하려고 하면,

● 압축기 가동 중지 확인.

● 응축기 가동 중지 확인.

● 환기댐퍼를 통한 실외공기 유입.

● 실내펜모타 가동.

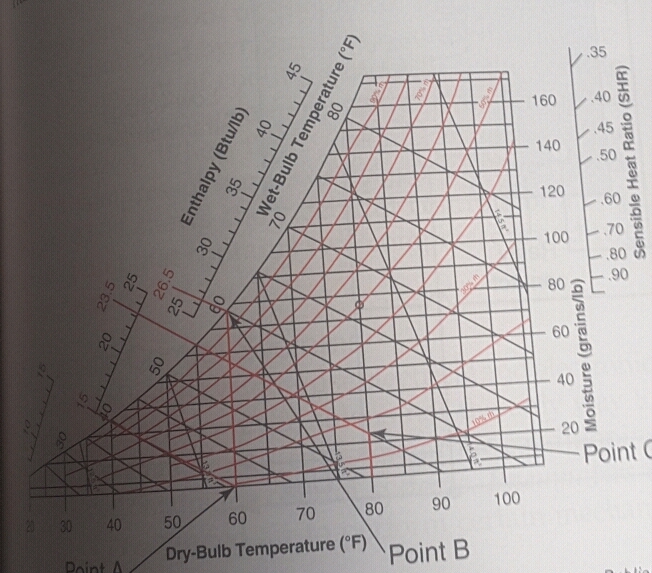

■ P/H Curve 사용.// 몰리니에 커브 사용.



■ 예:


공기 샘플. 열용량.

60°F. // 5% rh. 15 Btu/lb.

60°F. // 100% rh. 26.5 Btu/lb.

80°F. // 15% rh. 23.5 Btu/lb.


(* 실외온도와 비교습도를 검색할때 100%습기제거에 오히려 에너지 소모를 하게 되므로, 오히려 80도화씨에 관련습도 15%가 (* point A. ), 60°화씨에 100% 관련습도 보다 낮은 습도를 표시하기에 오히려 냉각효과가 높다고 할수가 있읍니다. )
