챠트 보는 방법 (* 4 편. ): Bubble point (* 기체 ), Dew point (* 액체 ) 구별: online Learning Class and Practice.
|
■ 최근 올려진 질문과 예로 올려주신 챠트 (* P/T Chart )는 극히 일부로 순서가 바뀌였다던가, 또다른 챠트와 차이가 있기도 하기에 항상 10%오차/편차를 염두에 두어야 하며 충분한 시간을 두고 소비자가 원하는 온도를 표출해 내어야 합니다.
■ 어느 무책임한 고수님들처럼 여름에는 몇파운드 압력, 겨울에는 몇파운드라 하는것은 프로페셔널 기술자로 하여서는 안되는 언행이기에 저희 까페에서는 받아드릴수 없겟읍니다.
(* 참고: 본까페 공지사항 참조.: 프로페셔널이 지켜야할 사항. )
■ 한가지 예로 미환경청 공기청정법 냉매회수 냉매취급자격증 시험 교재로 사용하는 챠트를 참고로 하여 보여 드리려 합니다.
■ 최근 새로히 시중에 대체냉매로 사용하는 냉매에는 CFC, HCFC, HFC 와 같이 오래전에 사용하던 냉매는 온도변화, 압력변화에 따른 사항은 하나인것처럼 대응하며 일을하지만, 새로히 제조사용하는 HFC, HFO 등의 대체냉매, 특히 끝자리가 A, 혹은 a으로 구분하는 냉매는 구성성분에 따라, 두가지 성분 (* binary ), 혹은 세가지 성분 (* ternary )이 섞여 한가지 성분인양 (* Blend ) 가동하여야 하나, 그렇지 아니하고, 필요에 따라 서로 상충하는 경우를 이야기 할수 있읍니다.
■■ 압력편차: (* Blend Fractionation. )
밀폐된 탱크//기계공조에 서로다른 성격의 두가지 냉매, 혹은 세가지 냉매가 섞여 가동하거나, 충전되여 있는 경우, 게이지 호스를 통하여 충전하려 할때 (* leak ), 기체상태 (* Vapor Pressure//evaporating ), 혹은 액체상태 (* Liquid Pressure // Condensing)로 나뉘여 서로 다른 압력, 혹은 서로 다른 비율로 충전될 염려가 있기에 특히 R-400's냉매 충전의 경우, 반듯이 액체상태의 냉매충전을 필수로 하여야 합니다.
■■ 온도편차. (* Blend Temperature Glides. )
대체냉매 R-400's의 경우 주어진 압력에 서로 다른 온도를 기화상태 (* Evaporation. )에서, 혹은 액화상태 (* Condensation )에서 서로 다른 온도편차를 보여주기에 항상 충전시에 챠트사용하여 과냉도 계산및 과열도 계산을 올바른 방법을 사용하여 충전할줄 알아야 합니다.

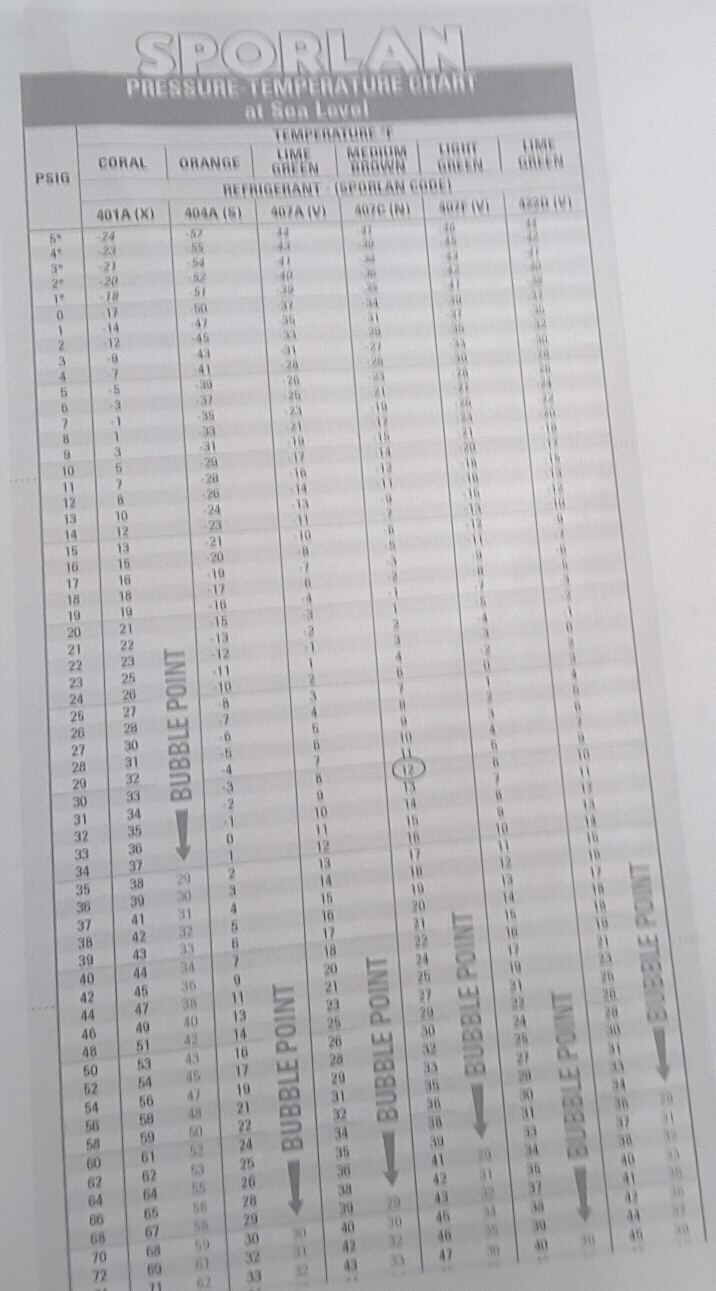

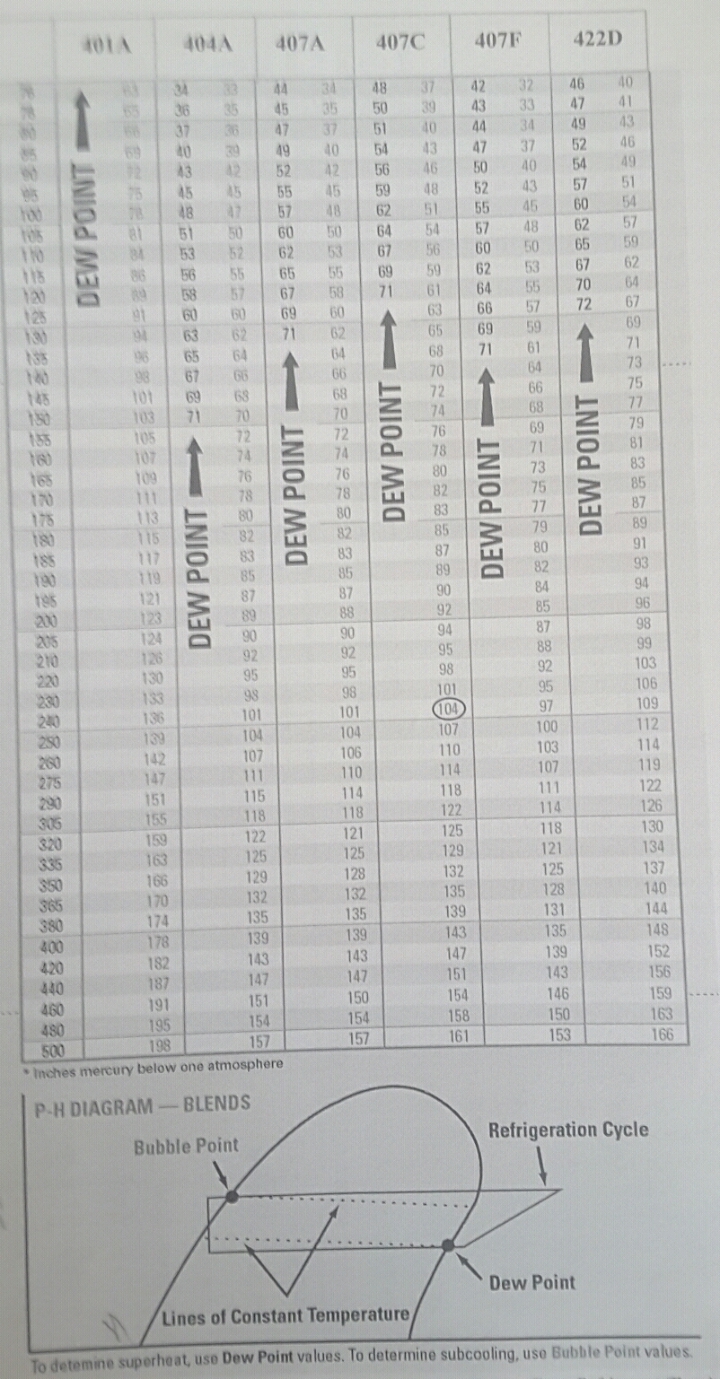

● 시험교재 페이지 32 ~ 35.
●●● R-407C 냉매 사용의 경우. (* 예 )
1. 저압 압력 : 30 psig.
2. 고압 압력: 240 psig.
3. 응축기 토출 배관 온도: 94도화씨. // 34.4도섭씨.
4. 기화기 토출 배관 온도: 20도화씨 // --6.7도 섭씨.
5. 고압압력 240 psig. = 104 도화씨 // 40도섭씨.
6. 챠트상 기체 (* Bubble point ) 값어치 사용.
7. 104.(* 40 ) -- 94 (* 34,4. ) = 10°F. // 5.6°C (* 과냉도//Subcooling. temperature )
8. 저압 30 psig. = 12° F. (* Dew point// liquid pressure. )
9. 기화기 토출 온도. -- 저압게이지 온도. = 과열온도 (* Superheat. )
10. 20 ° F// -6.7° C -- 12.0°F// --11.1°C. = 8° F // 3.4° C.
●●● 챠트 사용시
● 과냉도를 구하려 할때. : Bubble point//기체압력 사용.
● 과열도룰 구하려 할때: Dew Point//액체압력 사용.
●●● 챠트를 자세히 보면 기화점과 응축점의 온도 구별이 명확하므로 챠트 식별 잘하셔야 합니다.
■ 주의사항 :
항상 제품설명서를 우선으로 하며, 필요시 국제적인증 챠트 사용 필수.
■■■ 아세요. ?
● 냉매회수는 공조인의 의무사항입니다.
● 냉매취급자격증 소유는 공조인의 의무사항입니다.
● 냉매회수 관련 교육및 훈련은 공조인의 의무사항입니다.
● 냉매회수 관련 안전 작업은 공조인의 의무사항입니다.
● 국제저작권 보호에 적용되기도 하기에 협조를 부탁드립니다.
● 질문있으세요 ? 댓글형식으로 올려주시면 성의껏 답변드리겠습니다. |
